Анализатор Eraspec
Спектральный анализ топлива в течение нескольких секунд
Анализатор ERASPEC представляет собой успешно зарекомендовавший себя в промышленных условиях анализатор различных типов топлив компании eralytics благодаря нескольким тысячам аппаратов, используемых во всем мире. Анализатор обеспечивает определение компонентного состава и нормируемых показателей качества бензина, дизельного топлива, топлива для реактивных двигателей и даже специальных топлив, таких как этанольные топлива, включая, например, октановое число по исследовательскому методу (RON) или цетановое число, а также плотность. Все результаты можно получить в течение 1 минуты при нажатии лишь одной кнопки.
Стандарты
- ASTM D5845
- ASTM D6277
- ASTM D7777
- ASTM D4052
- ISO 12185
- ASTM D7806
- EN 238
- EN 14078
- ISO 15212
- IP559
Корреляция с
- ASTM D86
- ASTM D323
- ASTM D613
- ASTM D976
- ASTM D2699
- ASTM D2700
- ASTM D3948
- ASTM D4814
- ASTM D5191
- ASTM D6378
- ASTM D5769
- ASTM D4815
- ASTM D7371
- ASTM D1322
- ASTM D1319
- ASTM D1840
- ISO 5163
- ISO 5164
- ISO 5165
- EN 13016-1
- EN 13016-2
- ISO 3405

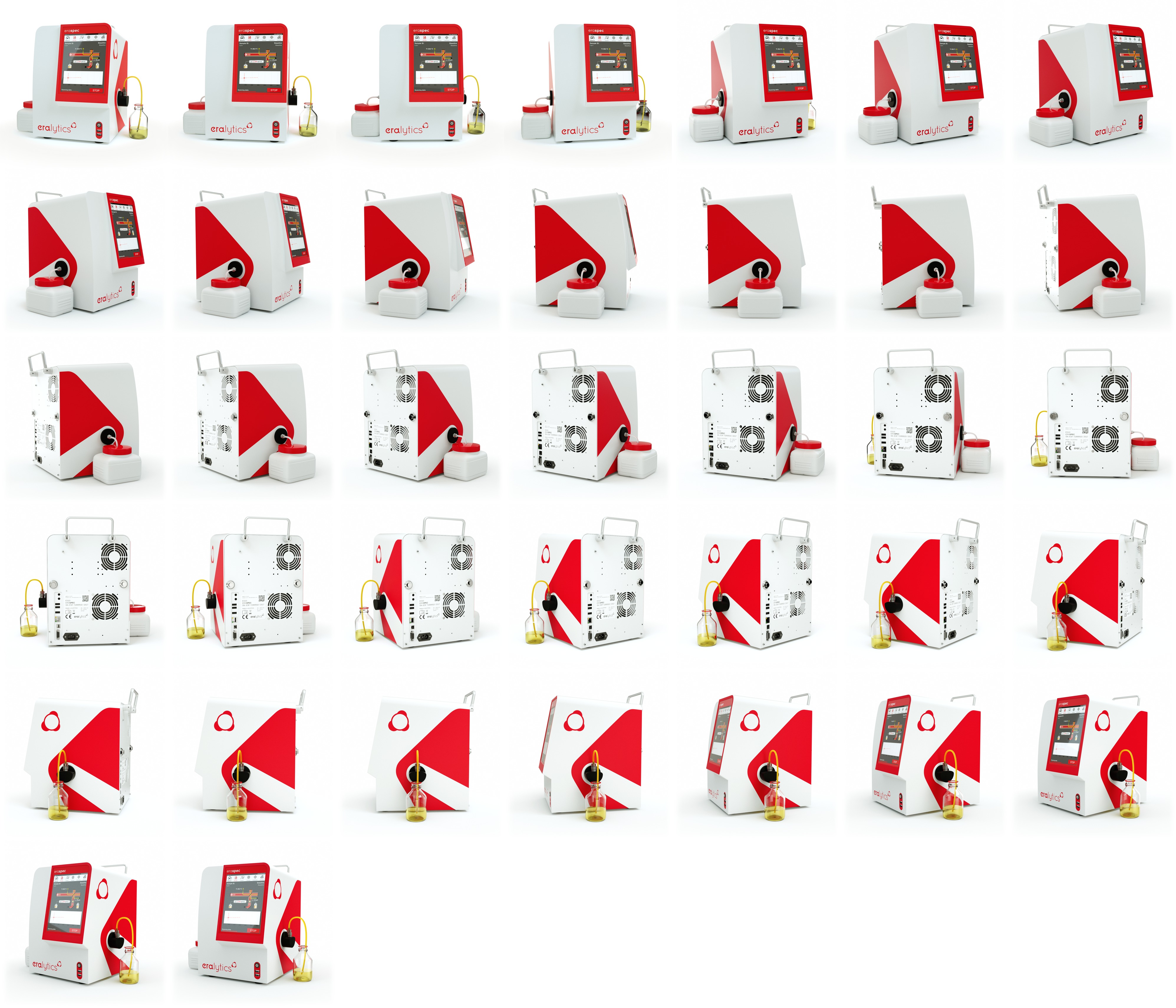

360° обзор

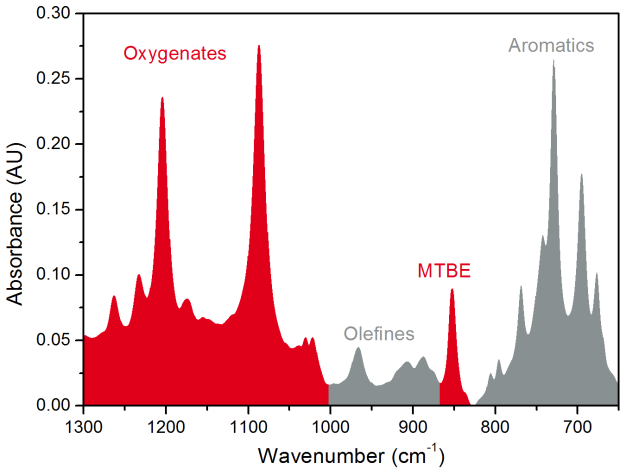

ИК-Фурье анализ топлива
Анализатор ERASPEC непосредственно определяет концентрации всех соответствующих компонентов топлива и сразу отображает результаты. К этим компонентам относятся оксигенаты, например, этанол или метил-трет-бутиловый эфир (MTBE) в соответствии с ASTM D5845, ароматические углеводороды, например, бензол (ASTM D6277) или толуол, и FAME (метиловые эфиры жирных кислот) (ASTM D7806, EN 14078) в дизельном топливе. Кроме того, анализатор ERASPEC использует хемометрические модели для оценки спектра по таким важным параметрам, как октановое число по исследовательскому методу (RON), октановое число по моторному методу (MON), эквивалентное давление паров по Рейду (DVPE), цетановое число и дистилляционные характеристики без необходимости использования сложных и трудоемких методов.

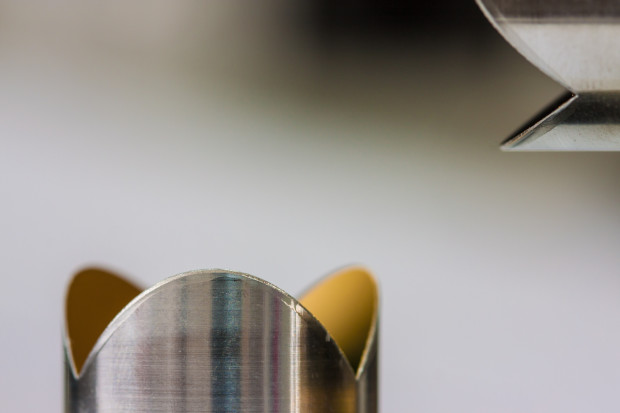

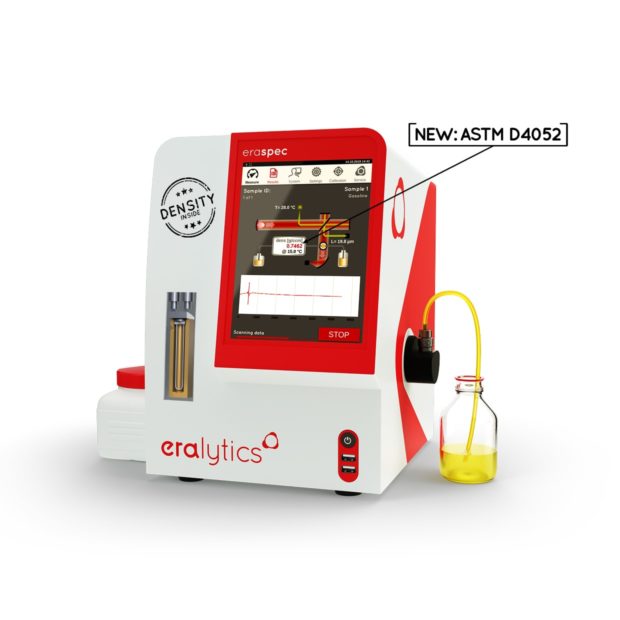

Интегрированное измерение плотности в соответствии с ASTM D4052
Анализатор ERASPEC поставляется с новейшим терморегулируемым модулем плотномера с U-образной трубкой в двух вариантах исполнения (патент заявлен). Стандартный модуль DENS7777 выполняет определение в соответствии с ASTM D7777 (r = 0,0005 г/см³). Высокотехнологичный модуль DENS4052 обеспечивает определение в полном соответствии с ASTM D4052 (r = 0,0001 г/см³). В сочетании с уникальным ультралегким и высокопроизводительным модулем плотномера DENS4052 анализатор ERASPEC можно использовать в качестве портативного, многофункционального плотномера, соответствующего международным спецификациям на топливо, например, ASTM D4814 и EN228.

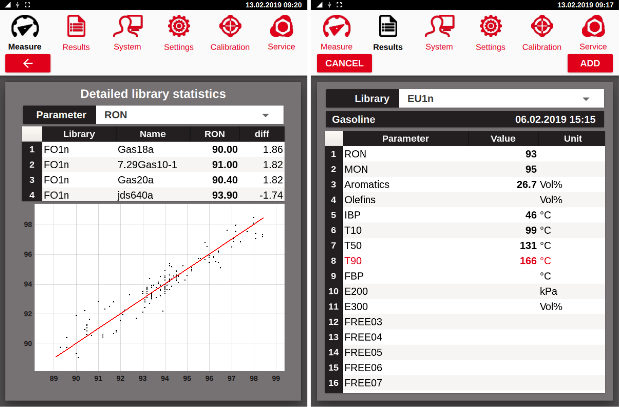

Концентрации в зависимости от параметров
Анализатор ERASPEC может непосредственно определять концентрации компонентов топлива по измеренному ИК-спектру. Для анализа бензина к таким компонентам относятся ароматические углеводороды, например, бензол (ASTM D6277), оксигенаты, например, метилтретбутиловый эфир (MTBE) или этанол (ASTM D5845) и присадки, повышающие октановое число, например, метилциклопентадиенил (трикарбонил) марганца (MMT). Знание точного состава топлива также позволяет оценить более сложные параметры топлива. Анализатор ERASPEC использует хемометрические модели на основе топливных библиотек для оценки спектра бензина по таким важным параметрам, как октановое число по исследовательскому методу (RON), октановое число по моторному методу (MON) или дистилляционные характеристики. Для дизельного топлива эти параметры включают цетановое число, цетановый индекс и многие другие нормируемые параметры.

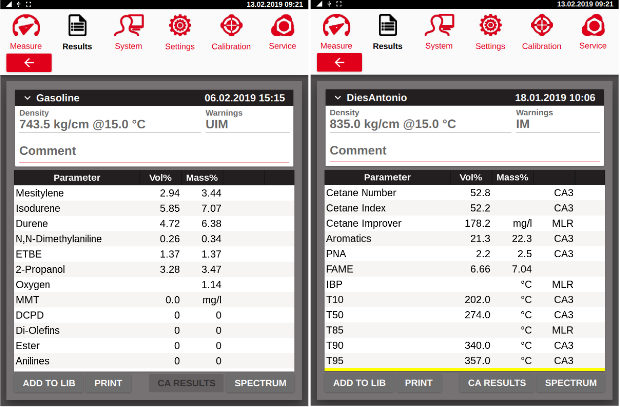

Расширяемая база данных
На основе нескольких тысяч аппаратов ERASPEC, используемых во всем мире, компания eralytics может полагаться на огромный опыт, предлагая индивидуальные базы данных международных калибровочных образцов топлив с известными параметрами. Добавление пользовательских образцов в базы данных является таким же легким, как выполнение измерения и последующий ввод соответствующих опорных значений. Добавленные данные легко доступны для следующего измерения, поскольку хемометрические модели рассчитываются немедленно. Наряду с расширяемой базой данных интуитивное программное обеспечение анализатора ERASPEC обеспечивает легкое создание различных наборов библиотек и удобное переключение между ними. Кроме того, обмен библиотек между несколькими приборами ERASPEC является очень легким и может выполняться непосредственно без необходимости использования компьютера.
Образцы неизвестного состава и образцы с загрязняющими примесями
Модуль автоматического распознавания топлива (AFR) обеспечивает легкое измерение образцов неизвестного состава анализатором топлив ERASPEC. Модуль распознает будет ли измеряться бензин, дизельное топливо или топливо для реактивных двигателей, и автоматически начинает требуемый анализ в соответствии с детектированным типом топлива.
Модуль загрязнения бензина позволяет определять наиболее типичные загрязняющие примеси в бензине. Типичными количественно определяемыми веществами являются диметиловый эфир малеиновой кислоты (DMM), н-метил-анилин, диолефины, анилин, диметиловый карбинол (DMC), различные бутиловые эфиры уксусной кислоты и многие другие. Это позволяет рассматривать анализатор ERASPEC как надежный инструмент для предотвращения фальсификации топлива непосредственно на бензоколонках.

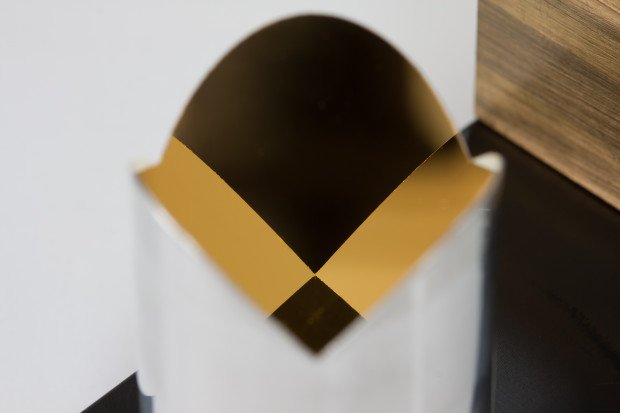

Запатентованная конструкция
Основным компонентом анализатора топлива ERASPEC является запатентованный ИК-Фурье спектрометр с оптическим светоотражателем. Для обеспечения максимальной точности он имеет лазерную измерительную систему с регулировкой температуры, и его спектральное разрешение адаптировано для анализа топлива. Это снижает любой шум до абсолютного минимума, повышает повторяемость и снижает возможные пределы обнаружения. Уникальная трехпозиционная конструкция измерительной ячейки, которая в настоящее время является стандартной для всех анализаторов, обеспечивает очень легкую модернизацию. ERASPEC автоматически выбирает ячейку измерения длины пути от 20 до 100 мкм в зависимости от анализируемого топлива. Это позволяет ERASPEC всегда обеспечивать лучший результат измерения. С использованием третьей кюветы анализатор ERASPEC автоматически выполняет контрольный (сравнительный) анализ без реактива каждый раз, когда это необходимо. ERASPEC автоматически выполняет контрольный (сравнительный) анализ без реактива каждый раз, когда это необходимо.
Для стандартных анализов бензина лучше всего подходит измерительная ячейка 20 мкм . Однако с помощью ячейки 100 мкм ERASPEC может легко снизить предел обнаружения, если речь идет об измерениях низких концентраций загрязняющих веществ в бензине.
Д-р Роланд Ашауэр, R&D
Процедура измерения

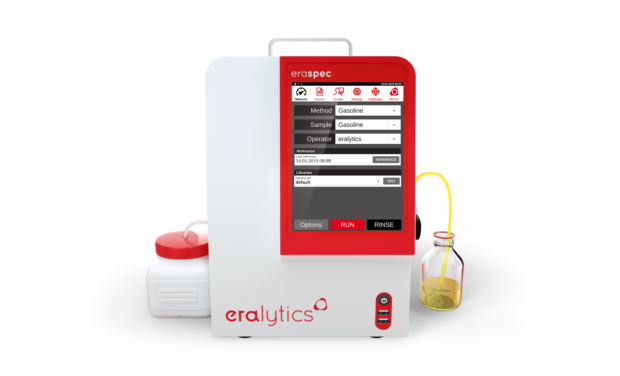

Для выполнения спектрального анализа на анализаторе топлив ERASPEC требуются только 4 простые операции:
- вводят идентификационный код образца и имя оператора;
- выбирают стандартный метод измерения и библиотеку, используемую для оценки свойств;
- устанавливают контейнер с образцом рядом с анализатором топлива и вставляют впускную трубку;
- нажимают на кнопку «RUN» (выполнение испытания).

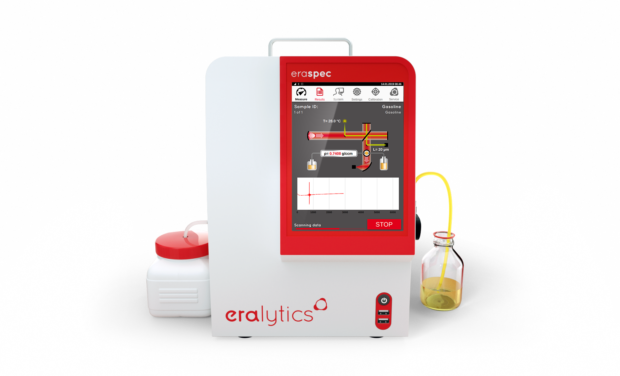

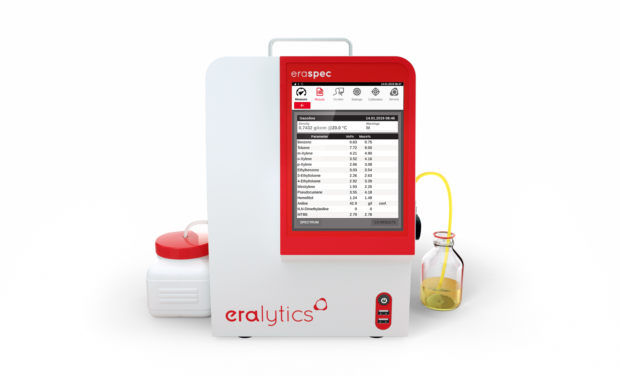

Операции измерения визуализируются на дисплее, показывая отклонение подвижного зеркала интерферометра. После завершения измерения результаты отображаются и могут быть распечатаны или добавлены в библиотеку всего одним щелчком мыши. При добавлении результатов анализа топлива в библиотеку на дисплее отображается редактор для ввода известных показателей. Это повышает качество будущих измерений с использованием анализатора топлив ERASPEC, поскольку библиотека может быть адаптирована для определенных условий применения.
Модуль для анализа бензина
| Свойства¹ | Диапазон |
|---|---|
| Октановое число по исследовательскому методу (RON) | 70 – 110 |
| Октановое число по моторному методу (MON) | 60 – 100 |
| Индекс детонационной стойкости (AKI) | 65 – 105 |
| Давление насыщенных паров по Рейду и эквивалентное давление паров по Рейду (RVP & DVPE) | 35 – 100 кПа |
| Дистилляционные характеристики | IBP (температура начала кипения), Т10 (температура 10%-ного отгона), Т50 (температура 50%-ного отгона), Т90 (температура 90%-ного отгона), FBP (температура конца кипения) |
| Характеристики испаряемости | E70, E100, E150, Е180 (°C) E200, E300, Е350, Е370 (°F) |
| Плотность (встроенная ячейка с U-образной трубкой) | 0 – 3 г/см³ |
| Индекс приемистости, калькулятор выбросов летучих органических соединений (VOC), индекс паровой пробки (VLI), задаваемые пользователем параметры |
| Суммарные параметры | Диапазон |
|---|---|
| Ароматические углеводороды¹ | 0 – 60 % об. |
| Олефины¹ | 0 – 80 % об. |
| ди-олефины² | 0 – 15 % об. |
| Оксигенаты² | 0 – 80 % об. |
| Кислород² | 0 – 12 % масс. |
| Анилины² | 0 – 25 % об. |
| Эфиры² | 0 – 30 % об. |
| Насыщенные углеводороды | 0 – 100 % об. |
| Оксигенаты² | Диапазон |
|---|---|
| Метил-трет-бутиловый эфир (MTBE) | 0 – 20 % об. |
| Этил-трет-бутиловый эфир (ETBE) | 0 – 25 % об. |
| Трет-амил-метиловый эфир (TAME) | 0 – 25 % об. |
| Трет-амил-этиловый эфир (TAEE) | 0 – 20 % об. |
| ди-изопропиловый эфир (DIPE) | 0 – 20 % об. |
| Диметоксиметан (DMM) | 0 – 20 % об. |
| Метанол | 0 – 15 % об. |
| Этанол | 0 – 100 % об. |
| Изо-пропанол | 0 – 20 % об. |
| 1-Бутанол | 0 – 100 % об. |
| 2-Бутанол | 0 – 25 % об. |
| Изо-бутанол | 0 – 50 % об. |
| трет-Бутанол | 0 – 25 % об. |
| Диметилкарбонат (DMC) | 0 – 15 % об. |
| Метилацетат | 0 – 15 % об. |
| Этилацетат | 0 – 15 % об. |
| Изобутилацетат | 0 – 15 % об. |
| Втор-бутилацетат | 0 – 15 % об. |
| Ароматические углеводороды² | Диапазон |
|---|---|
| Бензол | 0 – 10 % об. |
| Толуол | 0 – 20 % об. |
| о-, m-, p-ксилол | 0 – 20 % об. |
| Этилбензол | 0 – 20 % об. |
| Пропилбензол | 0 – 20 % об. |
| 2-этилтолуол | 0 – 20 % об. |
| 3-этилтолуол | 0 – 20 % об. |
| 4-этилтолуол | 0 – 20 % об. |
| Псевдокумол | 0 – 20 % об. |
| Гемеллитол | 0 – 20 % об. |
| Мезителен | 0 – 20 % об. |
| Изо-дюрол | 0 – 20 % об. |
| Дюрол | 0 – 20 % об. |
| Нафталин | 0 – 10 % об. |
| Присадки, повышающие октановое число² | Диапазон |
|---|---|
| MMT (метилциклопентадиенил (трикарбонил) марганца)/CMT (циклопентадиенилтрикарбонил марганца) | 0 – 10 000 мг/л |
| Марганец | 0 – 2 500 мг/л |
| Дициклопентадиен (DCPD) | 0 – 15 % об. |
| Анилины² | Диапазон |
| Анилин | 0 – 15 % об. |
| n-метиланилин | 0 – 15 % об. |
| о-метоксианилин | 0 – 20 % об. |
| о-, m-, p-толуидин | 0 – 20 % об. |
| n,n-диметиланилин | 0 – 20 % об. |
Легкое добавление неограниченного количества задаваемых пользователем параметров.
¹ … Диапазон и повторяемость для всех коррелируемых свойств зависят от используемой базы данных.
² … Самые низкие концентрации соответствуют пределу обнаружения (LOD), все концентрации в % об. и % масс.
Модуль для анализа дизельного топлива
| Свойства¹ | Диапазон |
|---|---|
| Цетановое число | 20 – 80 |
| Цетановый индекс | 20 – 80 |
| Дистилляционные характеристики | IBP (температура начала кипения), Т10 (температура 10%-ного отгона), Т50 (температура 50%-ного отгона), Т65 (температура 65%-ного отгона), Т85 (температура 85%-ного отгона), Т90 (температура 90%-ного отгона), Т95 (температура 95%-ного отгона), FBP (температура конца кипения) |
| Характеристики испаряемости | E250, E350 (°C) |
| Предельная температура фильтруемости (CFPP) | -50 - +20 °C |
| Вязкость при 40 °С | 0 – 10 мм²/с |
| Плотность (встроенная ячейка с U-образной трубкой) | 0 – 3 г/см³ |
| Параметры | Диапазон |
|---|---|
| Общее содержание ароматических углеводородов¹ | 0 – 60 % об. |
| Полициклические ароматические углеводороды (PNA)¹ | 0 – 80 % об. |
| Бензол² | 0 – 5 % об. |
| Присадки, повышающие цетановое число (2-EHN, IPN)² | 0 – 20 000 мг/л |
| Диметоксиметан² | 0 – 20 % об. |
| Метиловые эфиры жирных кислот (FAME)²/этиловые эфиры жирных кислот (FAEE)² | 0 – 100 % об |
| Растительное масло² | 0 – 65 % об. |
| Различие между FAME (биодизель) и растительным маслом | |
| Отдельные калибровки для разных источников FAME / FAEE | |
Легкое добавление неограниченного количества задаваемых пользователем параметров.
¹ … Диапазон и повторяемость для всех коррелируемых свойств зависят от используемой базы данных.
² … Самые низкие концентрации соответствуют пределу обнаружения (LOD), все концентрации в % об. и % масс.
Модуль для анализа топлива для реактивных двигателей
| Свойства¹ | Диапазон |
|---|---|
| Температура кристаллизации | -80 – -25 °С |
| Температура вспышки | +25 – +65 °С |
| Максимальная высота некоптящего пламени | 10 – 80 мм |
| Вязкость при 20 °С | 1,2 – 2,1 мПа·с |
| Вязкость при -20 °С | 2,4 – 4,5 мПа·с |
| Дистилляционные характеристики | IBP (температура начала кипения), Т10 (температура 10%-ного отгона), Т50 (температура 50%-ного отгона), Т65 (температура 65%-ного отгона), Т85 (температура 85%-ного отгона), Т90 (температура 90%-ного отгона), Т95 (температура 95%-ного отгона), FBP (температура конца кипения) |
| MSEP (испытание на микросепарометре) | 50 – 100 % об. |
| Плотность (встроенная ячейка с U-образной трубкой) | 0 – 3 г/см³ |
| Параметры | Диапазон |
|---|---|
| Общее содержание ароматических углеводородов¹ | 0 – 80 % об. |
| Концентрация метиловых эфиров жирных кислот (FAME)² | 0 – 6 % об. |
| Полициклические ароматические углеводороды (PNA)¹ | 0 – 10 % об. |
Легкое добавление неограниченного количества задаваемых пользователем параметров.
¹ … Диапазон и повторяемость для всех коррелируемых свойств зависят от используемой базы данных.
² … Самые низкие концентрации соответствуют пределу обнаружения (LOD), все концентрации в % об. и % масс.
Модули для анализа этанольного и метанольного топлив
Модуль для анализа этанольного топлива
| Параметры¹ | Диапазон |
|---|---|
| Этанол | 0 – 100 % об. |
| Вода | 0 – 2 % об. |
| Метанол | 0 – 15 % об |
| Денатурант | 0 – 75 % об. |
| Плотность (встроенная ячейка с U-образной трубкой) | 0 – 3 г/см³ |
Модуль для анализа метанольного топлива
| Параметры¹ | Диапазон |
|---|---|
| Метанол | 0 – 100 % об. |
| Плотность (встроенная ячейка с U-образной трубкой) | 0 – 3 г/см³ |
Легкое добавление неограниченного количества задаваемых пользователем параметров.
¹ … Самые низкие концентрации соответствуют пределу обнаружения (LOD), все концентрации в % об. и % масс.
Технические характеристики
- Применяемые методы испытания
- ASTM D5845, D6277, D4052/D7777, D7806; EN 238, EN 14078; ISO 15212; ISO 12185, IP 365, IP 559
- Корреляция с
- ASTM D56, D86, D323, D445, D613, D976, D1319, D1322, D1840, D2386, D2699, D2700, D3828, D4814, D4815, D5191, D5769, D6371, D6379, D6378, D7153, D7371; EN 116, EN 13016; ISO 3104, ISO 3405, ISO 5163, ISO 5164, ISO 5165
- Тип спектрометра
- запатентованный ИК-Фурье интерферометр
лазерная и терморегулируемая система - Измерительная кювета
- кювета с длиной оптического пути 20 мкм и/или 100 мкм, контрольная (сравнительная) кювета;
оптимизированная трехпозиционная конструкция измерительной ячейки для анализа бензина, дизельного топлива и топлива для реактивных двигателей; дополнительная четырехпозиционная измерительная ячейка для специальных условий применения (например, 400 мкм) - Калибровка
- заводская калибровка с матрицей несколько сотен используемых во всем мире топлив
- Спектральные библиотеки
- легкое добавление, расширение и обмен индивидуальных топливных библиотек;
повторный расчет библиотек без задержки выполнения любого анализа - Плотномер (0 – 3 г/см³)
- Терморегулируемая осциллирующая U-образная трубка (0-3 г/см³)
стандартный модуль определения плотности (r = 0,0005 г/см³; ASTM D7777)
высокоточный модуль определения плотности (к = 0,0001 г/см³; ASTM D4052) - Топливные модули
- Модуль для анализа бензина (ASTM D5845, D6277)
Модуль MMT / CMT (определение MMT, CMT и марганца)
Модуль для анализа бензола в соответствии с нормами ЕС (EN 238)
Модуль для анализа дизельного топлива (ASTM D7806)
Модуль для анализа FAME в соответствии с нормами ЕС (EN 14078)
Модуль для анализа присадки к топливу 2EHN
Модуль для анализа топлива для реактивных двигателей
Модуль для анализа этанольного топлива
Модуль для анализа метанольного топлива
Модуль для анализа синтетического топлива
Модуль для автоматической идентификации топлива - Время измерения
- 60 секунд, включая полностью автоматическую промывку, заполнение и измерение (DENS7777);
время прогрева 30 секунд - Ввод пробы
- непосредственно из контейнера для пробы с помощью встроенного насоса
- Объем пробы
- 10 мл
- Очистка
- автоматическая промывка следующим образцом или растворителем;
защита проточной ячейки с помощью встроенного фильтра - Отображение спектра топлива
- прямое сравнение спектров на многоцветном сенсорном дисплее;
наложение спектра топлива на спектр чистых веществ - Интерфейсы
- встроенный компьютер с интерфейсом Ethernet, 5 x USB-A, 1 x USB-B и RS232; беспроводной доступ через USB-модем;
непосредственное соединение с LIMS через LAN и вывод на принтер или компьютер;
дополнительный ввод с внешней клавиатуры, мыши и устройства считывания штрих-кодов - Дисплей
- 8,4" мультиязычный цветной сенсорный экран
- Языки
- Английский, немецкий, французский, испанский, русский, китайский
Дополнительные языки доступны по запросу - Дистанционное управление
- возможность дистанционного управления через интерфейс Ethernet
- Компьютерное программное обеспечение
- ERASOFT RCS – программное обеспечение в среде Windows? для дистанционного управления несколькими приборами, удобной передачи данных, просмотра спектров и результатов анализа
- База данных результатов
- более 50 000 детальных протоколов испытаний и спектров, сохраняемых во внутренней памяти
- Отслеживание аварийных сигналов
- все сообщения об ошибках и аварийные сигналы сохраняются в базе данных вместе с результатами анализа
- Автосэмплер
- Дополнительный 10-позиционный автосэмплер, подключается напрямую
- Условия эксплуатации
- Диапазон температур от 5 ° C до 45 ° C
Влажность до 90% относительной влажности, без конденсации - Требования к электропитанию
- автоматическое переключение 85 – 264 В переменного тока, 47 – 63 Гц, макс. 150 Вт (универсальный блок питания);
использование в полевых условиях: 12 В постоянного тока (от автомобильной аккумуляторной батареи), адаптер входит в комплект поставки анализатора - Габаритные размеры/вес
- 29 х 35 х 34 см (11,4 х 13,8 х 13,4”)/10,5 кг (23,1 фунтов)
