Анализатор Eraspec Oil
Новейшие тенденции контроля состояния смазочного масла
Анализатор ERASPEC OIL представляет собой портативный, автономный ИК-анализатор для экспресс-анализа и контроля состояния смазочного масла в полном соответствии с методами ASTM, DIN и JOAP. Запатентованная конструкция интерферометра обеспечивает получение результатов лабораторного уровня непосредственно на рабочем участке в полевых условиях. Анализатор ERASPEC OIL за несколько секунд определяет загрязняющие примеси, продукты разложения, вырабатывание присадок, а также расчетные параметры, например, кислотное число (TAN), щелочное число (TBN) и вязкость.
Стандарты
- ASTM E2412
- ASTM D7412
- ASTM D7414
- ASTM D7415
- ASTM D7418
- ASTM D7624
- JOAP
- DIN 51452
- DIN 51453

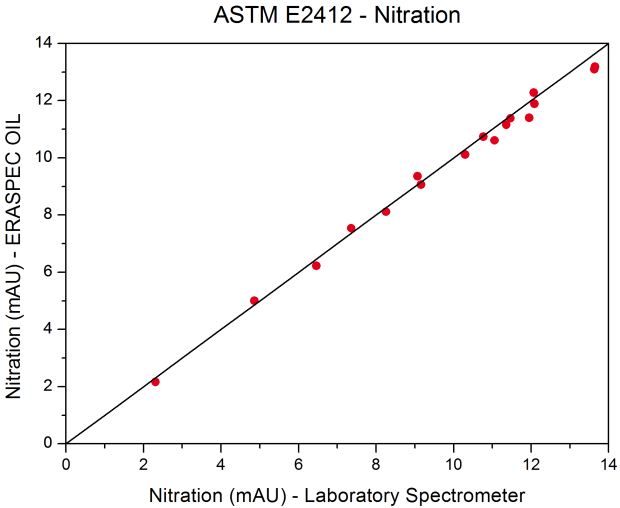

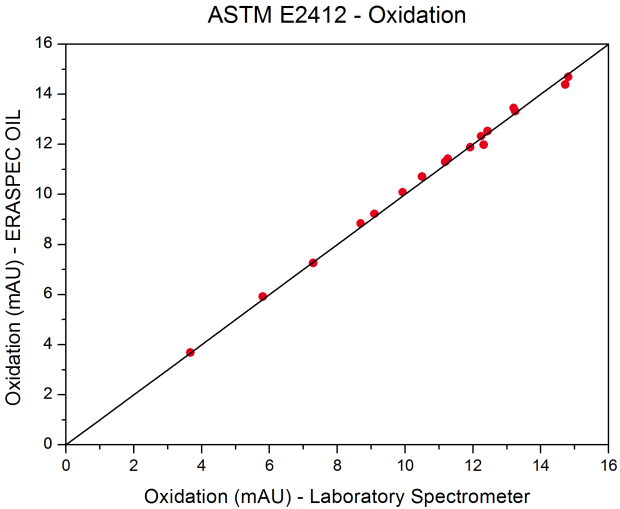

Корреляция с
- ASTM D445
- ASTM D2270
- ASTM D2896
- ASTM D664

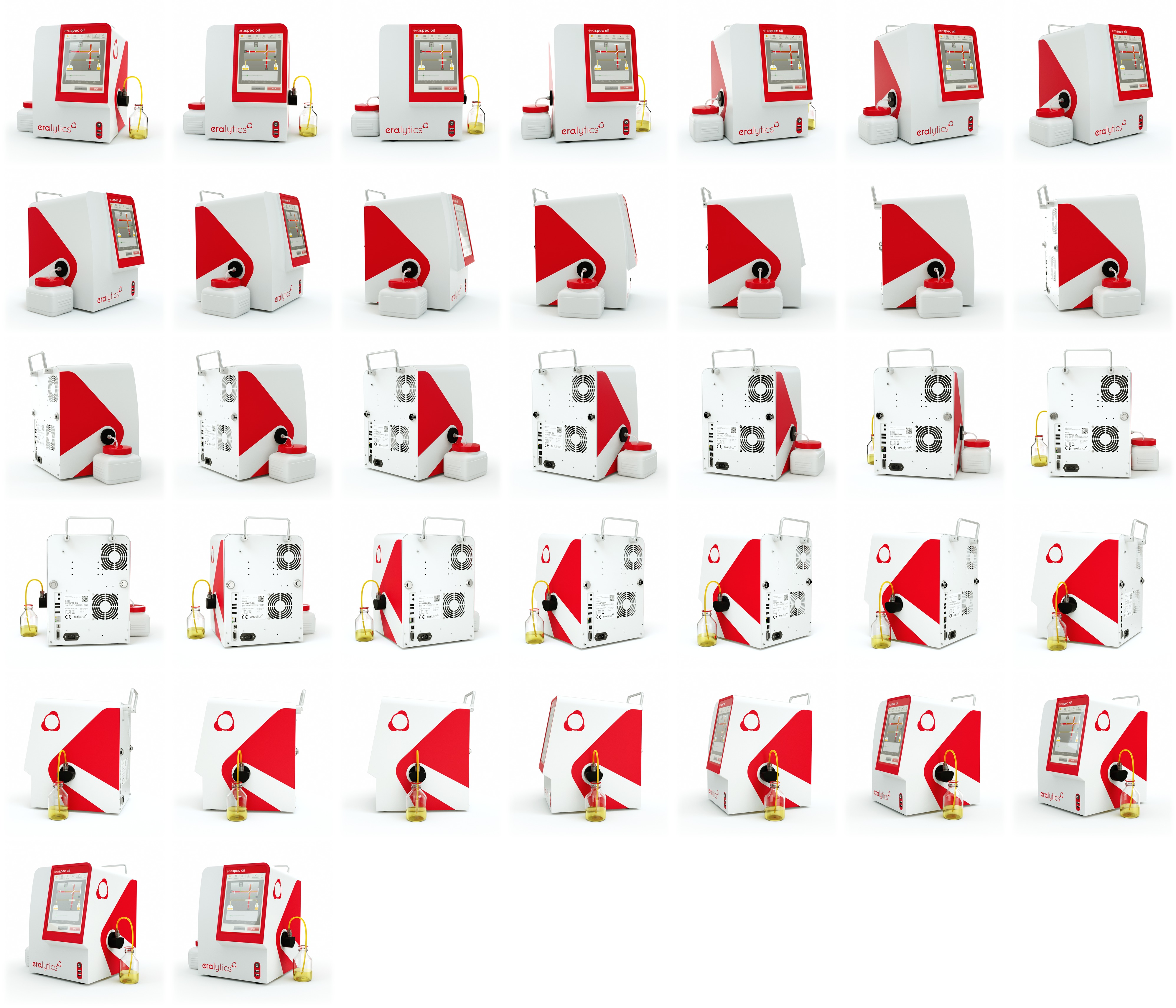

360° обзор

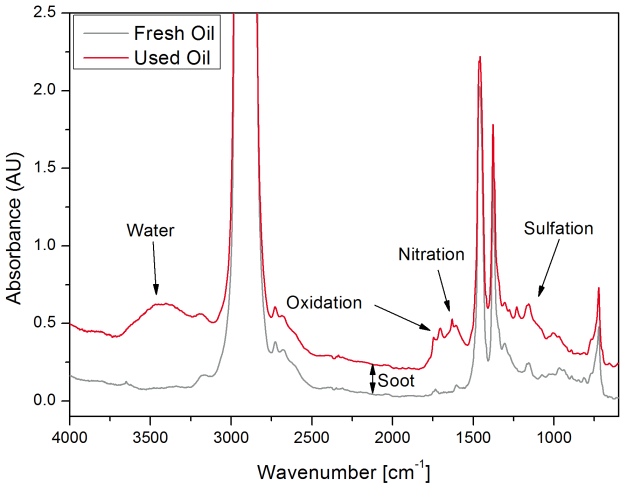

Анализ смазочных масел ИК-спектроскопией
Смазочные масла проявляют различные химические изменения в течение их срока службы. Это вначале характеризуется простыми изменениями, например, разжижением топливом или поглощением продуктов сгорания (ASTM E2412). Многократные химические реакции с продуктами сгорания приводят к окислению (ASTM D7414), азотированию (ASTM D7624) или сульфатированию (ASTM D7415) смазочного масла и могут суммироваться в качестве продуктов разложения. Для увеличения срока службы в смазочные масла добавляются различные присадки. Эти присадки используются в процессе эксплуатации. Все из них можно легко контролировать ИК-спектроскопией.
Прямой анализ трендов и спектральное вычитание

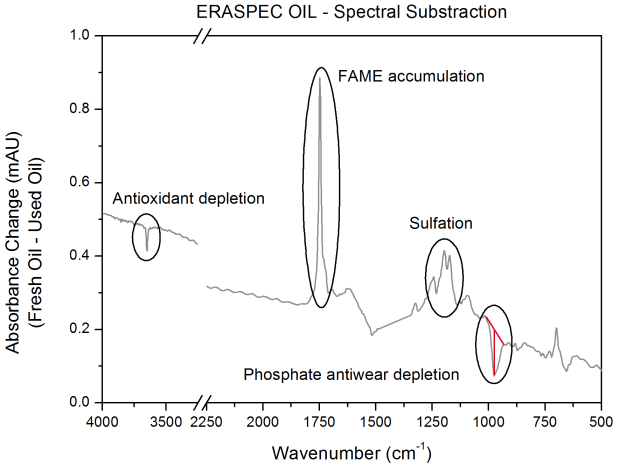

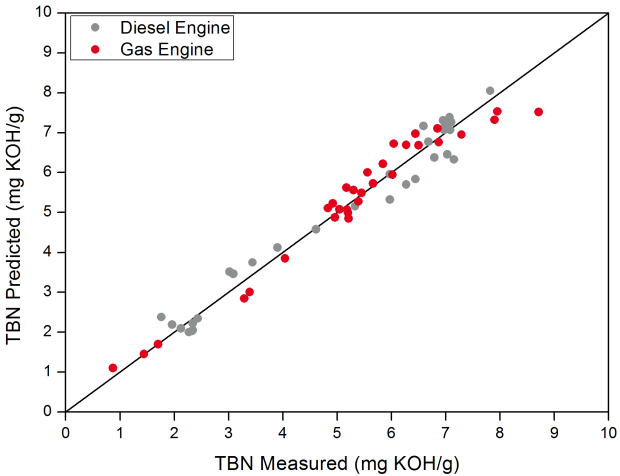

При выполнении анализа отработанного масла на анализаторе ERASPEC OIL можно выбрать один из двух методов. В методе «Прямого анализа трендов» свойства смазочного масла непосредственно определяются по детектированной оптической плотности. В методе «Спектрального вычитания» используется (и сохраняется) спектр нового (свежего) масла в качестве эталонного перед измерением, и вычитается из измеренного спектра отработанного масла. В сущности, метод «Спектрального вычитания» обеспечивает получение более достоверных результатов, поскольку анализируются только изменения масла в процессе эксплуатации. Знание спектра нового (свежего) масла обеспечивает, например, определение процентного содержания антиокислительных присадок. Комплексные параметры, например, TAN (кислотное число) и TBN (щелочное число) или вязкость, рассчитываются хемометрическими моделями на основе баз данных, содержащих спектры отработанных масел с известными параметрами.
Расширяемые базы данных
Анализатор ERASPEC OIL имеет различные встроенные базы данных для расчета параметров смазочного масла, поскольку масло может использоваться при различных условиях эксплуатации в разных двигателях. Использование несоответствующей базы данных может привести к недостоверным результатам рассчитанных параметров. Выбор соответствующей базы данных, с другой стороны, позволяет прогнозировать различные параметры с высокой точностью. Помимо уже имеющихся библиотек можно легко добавить пользовательские библиотеки, таким образом дополнительно повышая точность результатов анализа масла. Пользовательские библиотеки позволяют использовать в анализаторе ERASPEC OIL совершенно новые параметры, которые не содержатся в заводских библиотеках.

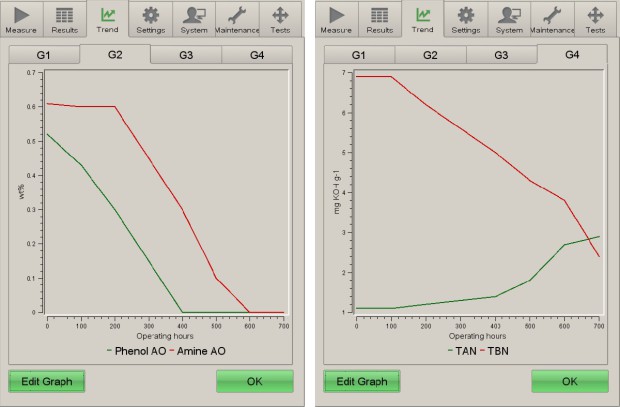

Диаграммы тренда на экране
Анализатор ERASPEC OIL обеспечивает возможность графического представления результатов измерения анализа отработанного масла непосредственно на большом цветном сенсорном экране. Это позволяет отслеживать динамические изменения интересующих параметров. Анализатор ERASPEC OIL может представить в графическом виде значения пробега двигателя или, например, часов работы газовой турбины. В приборе предварительно конфигурируется вся соответствующая информация, например, идентификационный код тренда, спектр нового (свежего) масла и необходимые библиотеки. После выбора идентификационного кода тренда выполняется измерение, и непосредственно после этого отображаются диаграммы тренда. Таким образом, можно сразу детектировать, например, быстрое увеличение окисления или значительное уменьшение содержания базового компонента на месте эксплуатации.
Рабочие характеристики лабораторного уровня

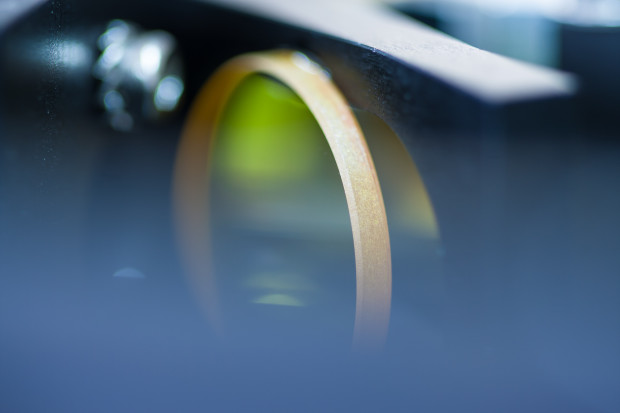

Запатентованная компанией eralytics прочная и легкая конструкция ИК-Фурье спектрометра позволяет получать результаты измерений, которые ранее были достижимы только с использованием лабораторных систем. Благодаря небольшому весу анализатор ERASPEC OIL можно легко транспортировать к месту эксплуатации. Для эксплуатации в полевых условиях анализатор ERASPEC OIL может также работать от автомобильной аккумуляторной батареи. Больше не требуется направлять образцы для анализа в лабораторию. При использовании анализатора ERASPEC OIL можно выполнить анализ непосредственно в том месте, где требуются результаты анализа.
Автоматическое контрольное измерение
В ИК-спектроскопии всегда требуются два измерения: контрольное измерение фона и измерение образца. Часто контрольное измерение выполняется путем заполнения измерительной ячейки (кюветы) растворителем, поскольку измерение пустой ячейки является нежелательным из-за оптических помех. Анализатор ERASPEC OIL использует специальную контрольную ячейку (кювету) для автоматического процесса измерения фона. Каждый раз, когда требуется новое контрольное измерение, прибор может выполнить это измерение автоматически для того, чтобы анализатор ERASPEC OIL всегда был готов к измерению следующего образца при необходимости.
Процедура измерения
Для выполнения спектрального анализа на анализаторе ERASPEC OIL требуются только 4 простые операции:
- выбирают тип масла и вводят идентификационный код образца, а также имя оператора;
- выбирают метод измерения (метод прямого тренда, метод спектрального вычитания или тренд) и следуют инструкциям на дисплее;
- устанавливают контейнер с образцом нового (свежего) масла рядом с анализатором и вставляют впускную трубку;
- нажимают на кнопку «RUN» (выполнение испытания).

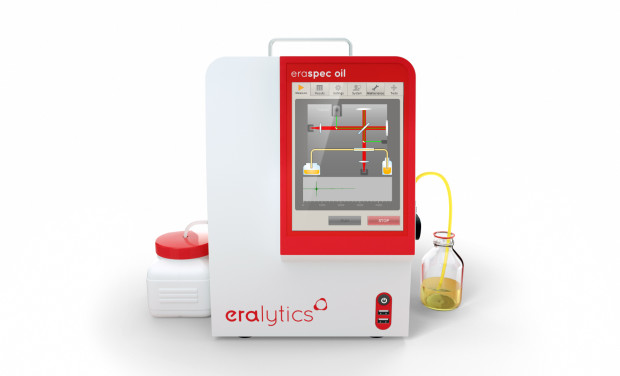

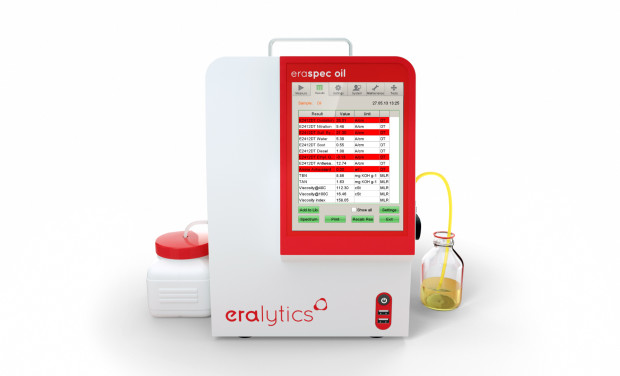

Операции измерения визуализируются на дисплее, показывая отклонение подвижного зеркала интерферометра. После завершения измерения результаты отображаются и могут быть распечатаны или добавлены в библиотеку всего одним щелчком мыши. Если образец соответствует измерению тренда, то этот тренд всех соответствующих образцов также может отображаться на экране дисплея.
Параметры, определяемые ERASPEC OIL
| Деградация | Стандарт | Единицы измерения |
|---|---|---|
| Окисление | ASTM E2412, D7414, JOAP, DIN 51453 | А/см |
| Нитрование | ASTM E2412, D7624, JOAP, DIN 51453 | А/см |
| Сульфирование | ASTM E2412, D7415, JOAP | А/см |
| Свойства¹ | Стандарт | Единицы измерения |
|---|---|---|
| TAN | ASTM D664 | мг КОН г-1 |
| TBN | ASTM D2896, D4739 | мг КОН г-1 |
| Индекс вязкости Вязкость при 40 °C / 100 °C |
ASTM D445, D2270 | VI, сСт |
| Добавки² | Стандарт | Единицы измерения²,³ |
|---|---|---|
| ZDDP | ASTM E2412, D7412, JOAP | А/см,%, мас.% |
| Фенольные антиоксиданты | ASTM D2668 | %, мас.% |
| Аминовые антиоксиданты | %, мас.% |
| Загрязнение | Стандарт | Единицы измерения³ |
|---|---|---|
| Сажа | ASTM E2412, JOAP, DIN 51452 | А/см, мас.% |
| Вода | ASTM E2412, JOAP | А/см, мас.% |
| Этиленгликоль (антифриз) | ASTM E2412, JOAP | А/см, мас.% |
| Дизельное топливо | ASTM E2412, JOAP | А/см, мас.% |
| Бензин | ASTM E2412, JOAP | А/см, мас.% |
| FAME | % мас. | |
| Полиэфиры | % мас. | |
| Фосфатные эфиры | % мас. |
¹ … Диапазон и повторяемость для всех коррелируемых свойств зависят от используемой базы данных.
² … Расход добавки в % оставшейся добавки доступен только для измерений спектрального вычитания.
³ … мас. % определены с помощью калибровки eralytics.
Технические характеристики
- Применяемые методы испытания
- ASTM E2412, ASTM D7412, ASTM D7414, ASTM D7415, ASTM D7418, ASTM D7624, ASTM D2668; JOAP, DIN 51452, DIN 51453
- Корреляция с
- ASTM D445, ASTM D664, ASTM D2270, ASTM D2896, and ASTM D4739
- Тип спектрометра
- запатентованный ИК-Фурье интерферометр
лазерная и терморегулируемая система - Измерительная кювета
- длина оптического пути 100 мкм
Оптимизированная конструкция двухпозиционной ячейки для автоматизированного эталонного измерения без растворителя - Калибровка
- заводская калибровка с матрицей используемых во всем мире смазочных материалов
калибровка Eralytics для сажи, воды, гликоля, ... - Спектральные библиотеки
- легко расширяемые библиотеки для настройки измерений для целевых приложений и пользовательских параметров
- Принцип измерения
- Прямой тренд: расчет результатов без необходимости записи спектра свежего масла
Спектральное вычитание: используется (и сохраняется) спектр нового (свежего) масла в качестве эталонного перед измерением, и вычитается из измеренного спектра отработанного масла - Время измерения
- 60 - 120 секунд в зависимости от вязкости образца;
время прогрева 30 секунд - Ввод пробы
- непосредственно из контейнера для пробы с помощью встроенного насоса
- Вязкость пробы
- 0 - 2 000 cСт при 20 °C
- Объем пробы
- 10 мл
- Очистка
- автоматическая промывка следующим образцом или растворителем;
защита проточной ячейки с помощью встроенного фильтра - Интерфейсы
- встроенный компьютер с интерфейсом Ethernet, 5 x USB-A, 1 x USB-B и RS232; беспроводной доступ через USB-модем;
непосредственное соединение с LIMS через LAN и вывод на принтер или компьютер;
дополнительный ввод с внешней клавиатуры, мыши и устройства считывания штрих-кодов - Дисплей
- 8,4" мультиязычный цветной сенсорный экран
- Языки
- Английский, немецкий, французский, испанский, русский, китайский
Дополнительные языки доступны по запросу - Дистанционное управление
- возможность дистанционного управления через интерфейс Ethernet
- Компьютерное программное обеспечение
- ERASOFT RCS – программное обеспечение в среде Windows? для дистанционного управления несколькими приборами, удобной передачи данных, просмотра спектров и результатов анализа
- База данных результатов
- приблизительно 3 000 детальных протоколов испытаний и спектров, сохраняемых во внутренней памяти
- Отслеживание аварийных сигналов
- все сообщения об ошибках и аварийные сигналы сохраняются в базе данных вместе с результатами анализа
- Автосэмплер
- Дополнительный 10-позиционный автосэмплер, подключается напрямую
- Условия эксплуатации
- Диапазон температур от 5 ° C до 45 ° C
Влажность до 90% относительной влажности, без конденсации - Требования к электропитанию
- автоматическое переключение 85 – 264 В переменного тока, 47 – 63 Гц, макс. 150 Вт (универсальный блок питания);
использование в полевых условиях: 12 В постоянного тока (от автомобильной аккумуляторной батареи), адаптер входит в комплект поставки анализатора - Габаритные размеры/вес
- 29 х 35 х 34 см (11,4 х 13,8 х 13,4”)/9,7 кг (21,4 фунтов)
