Анализатор Eracheck Eco

Экологически безопасный анализ содержания нефтепродуктов в воде

Анализатор ERACHECK ECO объединяет все преимущества методов ИК-спектрометрии, например, высокую скорость, прецизионность на уровне очень низких концентраций (sub-ppm), с использованием недорогого и не содержащего хлорфторуглероды (CFC) растворителя для экстракции – циклогексана.

Стандарты

Корреляция с

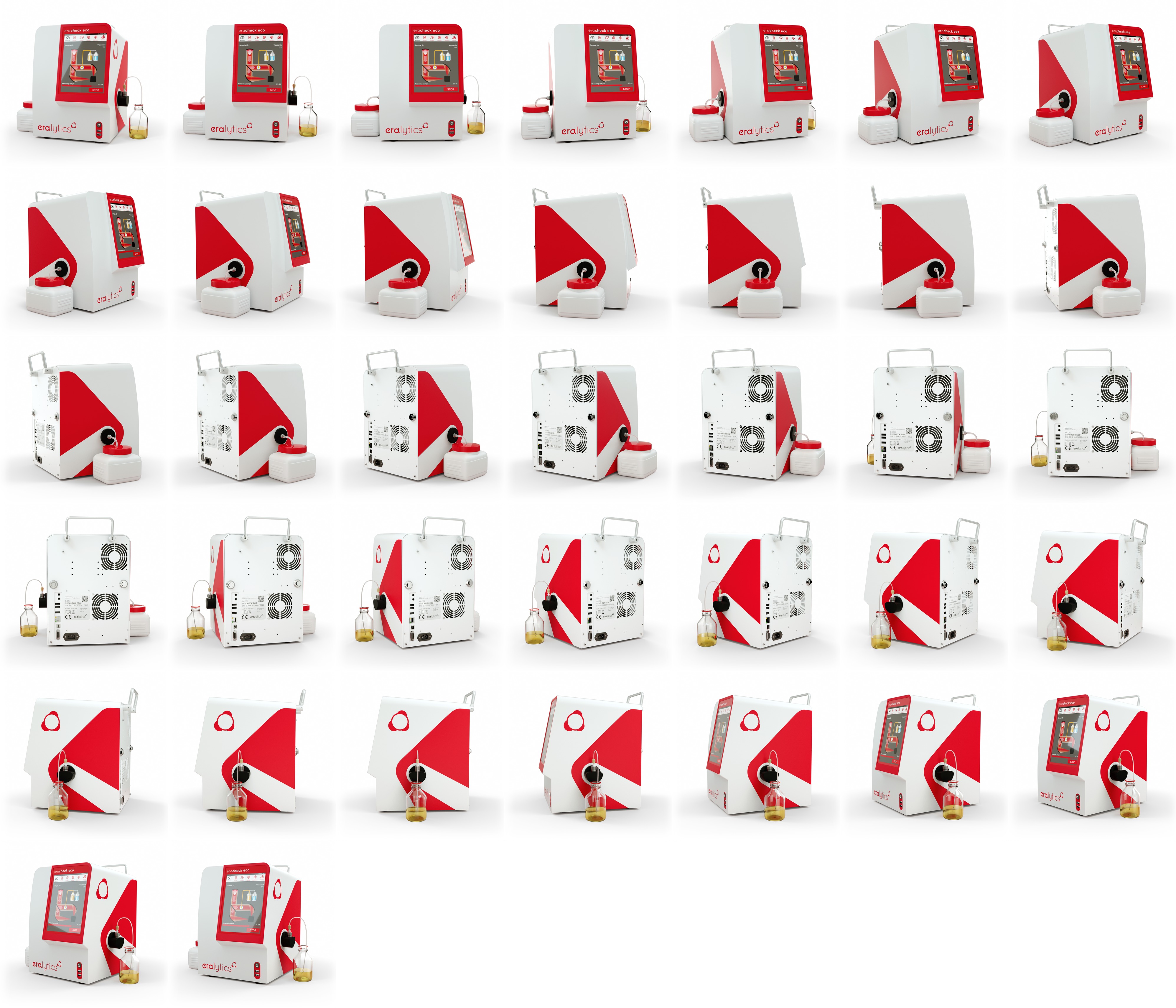

360° обзор

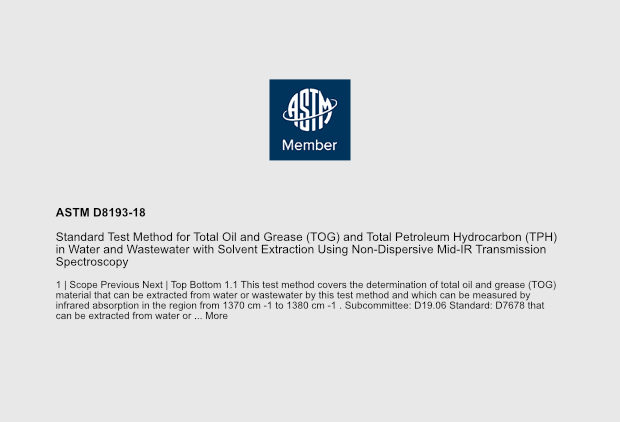

ASTM D8193

ASTM D8193 описывает прямое измерение поглощения ИК-излучения масел и смазок в экстракционном растворителе. В отличие от гравиметрических методов, ASTM D8193 не требует выпаривания растворителя, исключая риск потери лёгких фракций в процессе измерения и значительно улучшая и ускоряя данный процесс, позволяя проводить измерения с точностью до долей ppm (повторяемость SD: 0.2 мг/л - нефтепродукты в воде). В сравнении с методами ГХ, которые не определяют фракции, элюирующие за пределы определенного окна, ASTM D8193 позволяет определить более полную фракцию экстрагированных углеводородов гораздо быстрее и легче.

Пользовательская калибровка

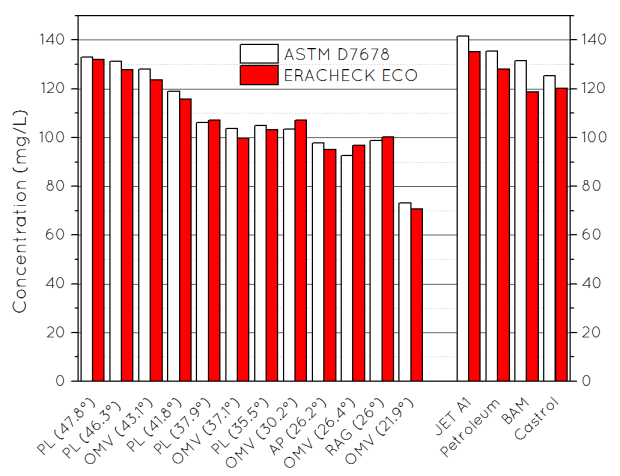

Простая в эксплуатации конструкция ERACHECK ECO и интуитивно понятное ПО позволяют легко создавать пользовательские калибровки и корреляции. Таким образом становятся возможными превосходные корреляции с гравиметрическими методами (EPA 1664A) и методами ГХ (например, ISO 9377-2 (мод.) OSPAR). Если калибровка определена в ASTM D8193, корреляция с другими ИК-методами (ASTM D7066, ASTM D7678 и т.д.) также обеспечена.

Прямое измерение экстрагированных результатов при определении содержания густых и жидких смазочных материалов (TOG).

Фильтрация с помощью одноразовых Florisil®-картриджей eralytics' для экстракции твердой фазы, которые подключены прямо к впускной системе прибора удаляет полярные компоненты и получает результат для общего содержания нефтяных углеводородов (TPH).

Максимальные возможности подключения

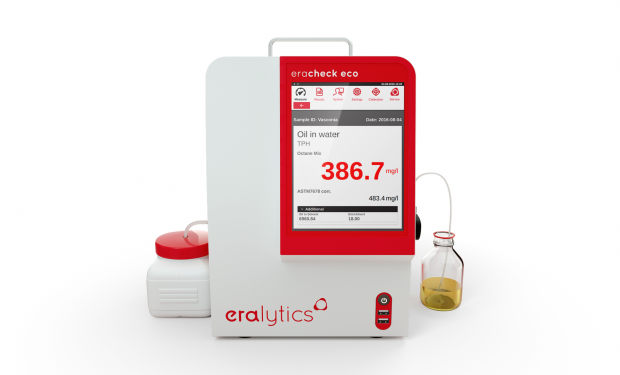

ERACHECK ECO – компактный отдельно стоящий анализатор, оборудованный 8.4″ мультиязычным цветным сенсорным экраном и встроенным промышленным ПК.

Современные опции для подключения, такие как LAN, 5 портов USB и порт RS232 позволяют подключать новейшие принтеры, клавиатуры и сканеры штрих-кодов, или подключать прибор к любой информационной системе управления лабораторией (LIMS).

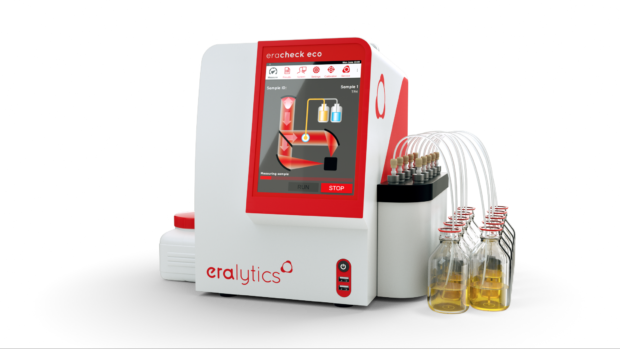

Кроме того, полностью автоматическое измерение позволяет использовать непосредственно подключаемый 10-позиционный автосэмплер компании eralytics для повышения производительности анализа образцов.

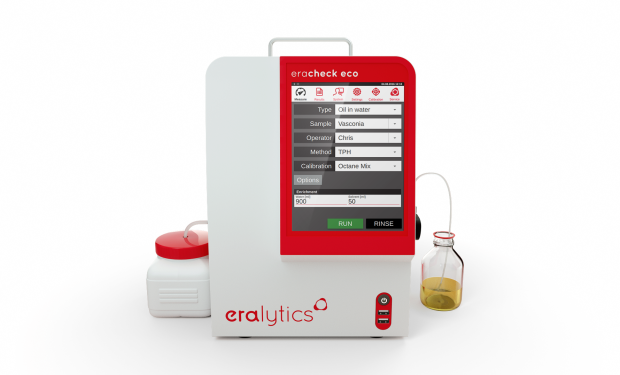

Процедура измерения

  1. Экстракция образца воды с использованием циклогексана: обычно 900 мл воды экстрагируют 50 мл циклогексана
  2. Выбирают метод, который необходимо использовать: TPH или TOG
  3. Выбирают соответствующую калибровку
  4. Вводят наименование образца и имя оператора
  5. Нажимают на кнопку RUN (выполнение испытания)

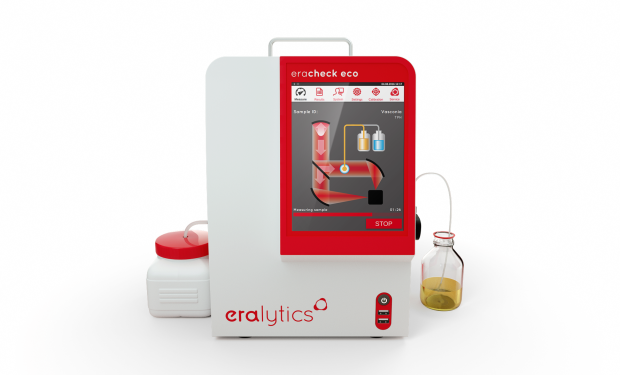

  6. Аппарат выполняет измерение фонового уровня чистого циклогексана
  7. Аппарат измеряет экстрагированный образец.

Анализатор ERACHECK ECO выводит на экран дисплея инструкции для помощи оператору в процессе анализа. Объемы вводимой жидкости зависят от фактических объемов, используемых для экстракции образца.

Технические характеристики

Доступные методы испытаний
ASTM D8193
Корреляция
ИК-спектроскопия: ASTM D3921, D7066, D7678; DIN 38409-H18; OSPAR ИК-метод; IP426
Газовая хроматография: ISO 9377-2, ISO 9377-2 (мод.) OSPAR, ISO 16703; MADEP-EPH; EN 14039
Гравиметрия: EPA 1664, EPA 9071; ASTM D4281; ISO 9377-1
Метод экстракции
Внешнее экстрагирование жидкости жидкостью или твердого тела жидкостью
Растворитель
Циклогексан
Области применения
TOG (общего содержания густых и жидких смазочных материалов) и TPH (общее содержание нефтяных углеводородов)
Очистка проб (TPH)
Упрощенное удаление полярных веществ с помощью подключаемых картриджей NaSO2/ Florisil®
Объём пробы
Стандартно 900 мл воды и 50 мл циклогексана (требуется мин. 10 мл растворителя на измерение)
Время измерения
2 мин + 2 мин для фонового измерения
Повторяемость (SD)
Коэффициент обогащения 18 (900:50 мл H2O: Растворитель)
0 – 49.9 мг/л: 0.2 мг/л
50 – 299.9 мг/л: 0.5 мг/л
300 – 1 000 мг/л: 1.2 мг/л
Предел чувствительности метода (MDL)
0.5 мг/л (нефтепродукты в воде) (900:50 мл H2O: Растворитель)
18 мг/кг (нефтепродукты в почве) (20 г:40 мл Почва: Растворитель)
Диапазон измерения
ASTM D8193: 0 – 1 000 мг/л (нефтепродукты в воде) (900:50 мл H2O: Растворитель)
До 18 000 мг/л (нефтепродукты в воде) (50:50 мл H2O: Растворитель)
До 36 000 мг/кг (нефтепродукты в почве) (20 г:40 мл Почва:Растворитель)
Интерфейсы
Встроенный ПК с портами Ethernet, USB (на передней и задней панели) и RS232; Wifi с помощью USB ключа. Прямое соединение с LIMS через локальную сеть LAN, вывод на принтер или ПК, в CSV или PDF-файл. Дополнительный ввод с внешней клавиатуры, мыши и сканера штрих-кодов
Дисплей
8,4" мультиязычный цветной сенсорный экран
Дистанционное управление
возможность дистанционного управления через интерфейс Ethernet
ПО для ПК
ERASOFT RCS – программное обеспечение дистанционного управления в среде Windows для управления несколькими приборами, удобной передачи данных и анализов результатов
База данных результатов
Более 100 000 подробных отчетов об испытаниях, сохраняемых во внутренней памяти
Отслеживание аварийных сигналов
Все сообщения об аварийных сигналах сохраняются в базе данных вместе с результатами
Требования к электропитанию
автоматическое переключение 85 – 264 В переменного тока, 47 – 63 Гц, макс. 150 Вт (универсальное электропитание). В полевых условиях: адаптер 12 В пост. тока (для автомобильного аккумулятора)
Габариты / Вес
29 x 35 x 34 см (11.4 x 13.8 x 13.4 дюйма) / 9.7 кг (21.4 фунта)
