Анализатор Eracheck Pro

Высокопроизводительный анализ содержания нефтепродуктов в воде

Анализатор ERACHECK PRO представляет собой ведущий в отрасли измерительный прибор для достоверного анализа содержания нефтепродуктов в воде и почве без использования хлорфторуглеродов (CFC). Это единственный на рынке анализатор, который полностью соответствует требованиям ASTM D7678, и объединяет все преимущества отмененного метода ИК-спектрометрии ASTM D3921 с возможностью использования не содержащих хлорфторуглеродов (CFC) растворителей. Анализатор обеспечивает измерение очень низких концентраций (sub-ppm) общего содержания нефтяных углеводородов (TPH) и общего содержания масел и смазок (TOG) в воде и почве.

Стандарты

ASTM D7678

Корреляция с

ASTM D3921
ASTM D4281
ASTM D7066
DIN 38409-H18
DIN 38409-H53
EN 14039
EPA 1664B
EPA 9071B
ISO 16703
ISO 9377-2
ISO 9377-2 (mod) OSPAR
IP426
ASTM D8193

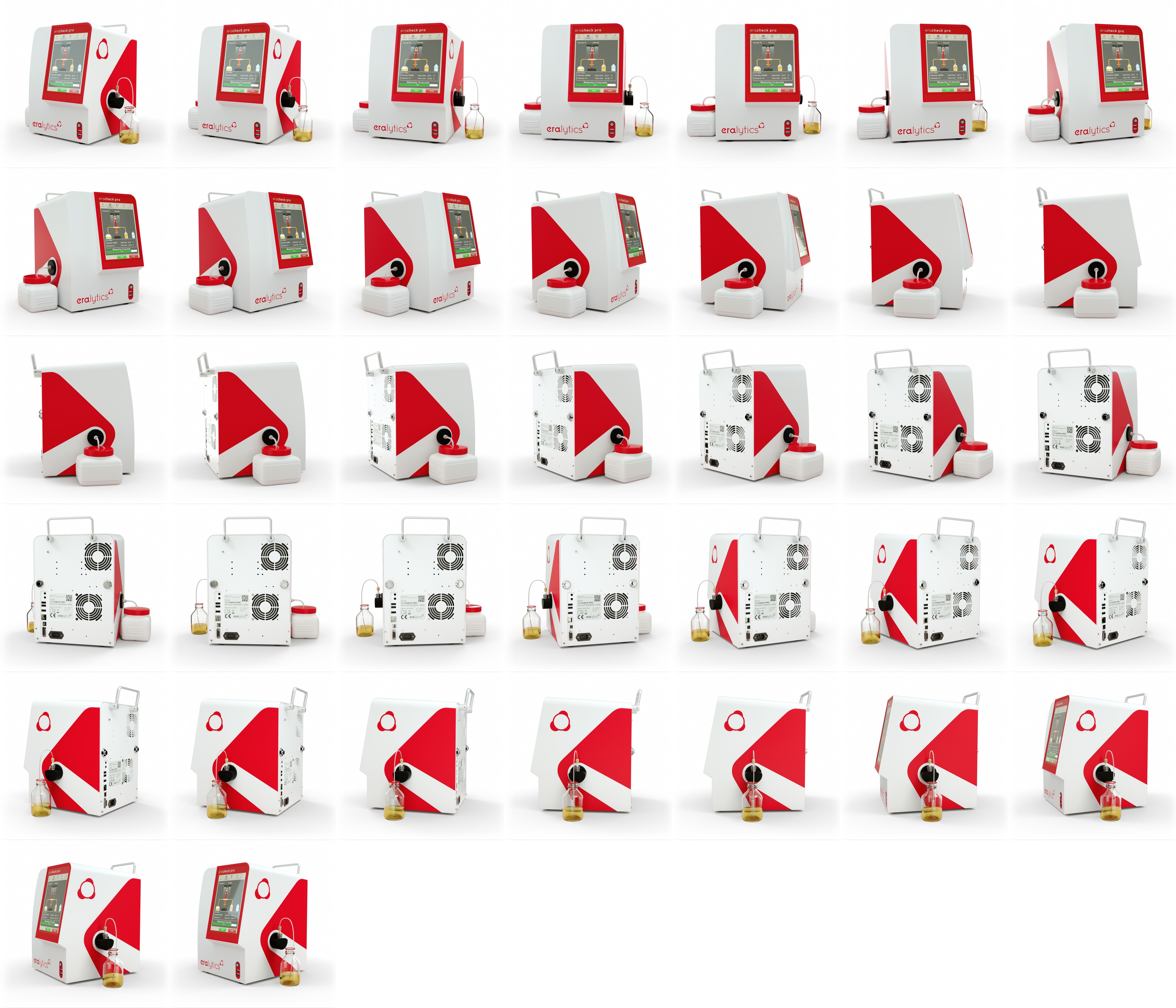

360° обзор

Технология квантового каскадного лазера

Анализатор ERACHECK PRO является первым и единственным на рынке прибором, который использует новейшую технологию квантового каскадного лазера (QCL) для измерения жидких образцов. Этот метод измерения защищен международными патентами, принадлежащими компании eralytics и нашему партнеру QuantaRed Technologies GmbH, и является важным шагом области легкого, точного и экологически безопасного анализа содержания нефтепродуктов в воде.

Первоначальное исследование квантово-каскадной лазерной технологии для измерений в жидкой фазе было выполнено в Венском технологическом университете. Вскоре была основана компания Quanta Red, преследующая цель создания надежной измерительной ячейки для испытаний масла в воде. ERACHECK был разработан в 2008/2009 гг. в сотрудничестве с Eralytics.

Д-р Бернхард Лендл, профессор Венского технологического университета

Исключительная точность измерения

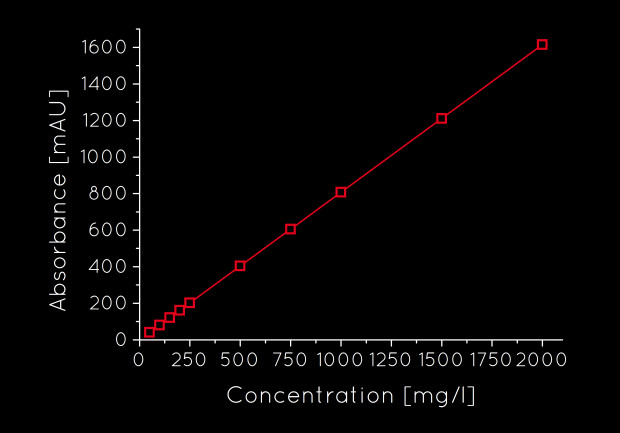

Линейный рабочий диапазон 0.1 – 2 000 мг/л (содержание нефтепродуктов в воде) прибора ERACHECK PRO даже превосходит диапазон, требуемый стандартом ASTM D7678. Повторяемость в нижнем пределе калибровки лежит в пределах 0.1 мг/л и не превышает 0.1% или 2 мг/л в верхней точке калибровки.

Анализатор ERACHECK PRO также обеспечивает исключительную корреляцию с газохроматографическим (например, ISO 9377-2 (модифицированный) OSPAR), гравиметрическим (например, EPA 1664A) и инфракрасным (например, ASTM D7066) методами анализа содержания нефтепродуктов в воде.

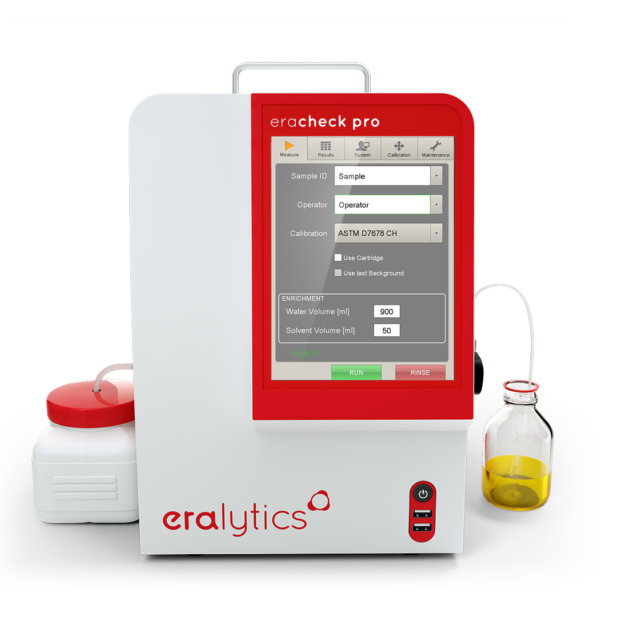

Процедура измерения

Выполнение экстракции образца: обычно 900 мл образца воды экстрагируют 50 мл циклогексана
Выбирают используемую калибровку
Вводят идентификационный номер образца, объемы воды и циклогексана и идентификационный номер оператора
Выбирают необходимо ли будет использовать картриджи
Нажимают кнопку RUN (выполнение испытания)
Выполняют измерение фона
Выполняют измерение образца

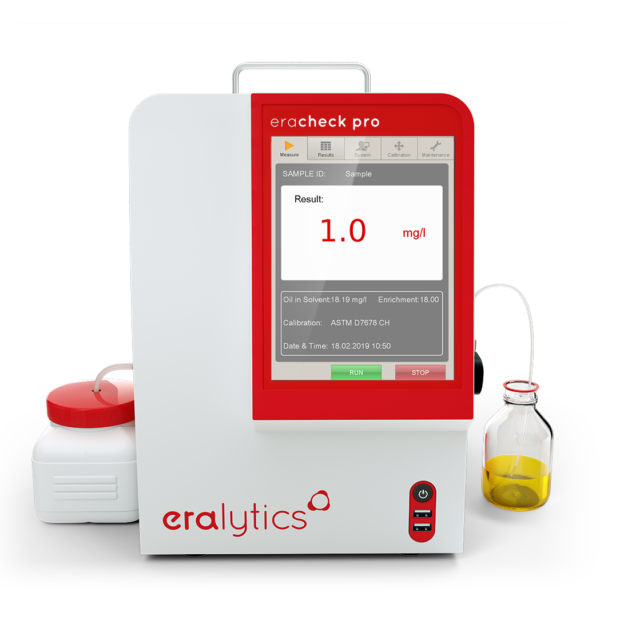

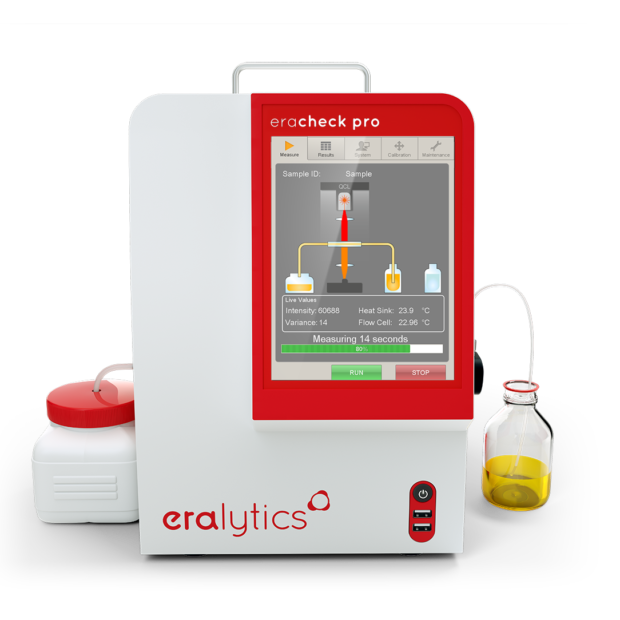

В процессе измерения анализатор выводит на экран дисплея инструкции для помощи оператору. Процедура измерения визуализируется на экране, и после выполнения измерения отображается результат. Параметры экстракции для анализа содержания нефтепродуктов в воде могут устанавливаться в зависимости от требований пользователя.

Технические характеристики

Доступные методы испытаний: ASTM D7678
Корреляция: ИК-спектроскопия: ASTM D3921, D7066; DIN 38409-H18; IP426; OSPAR ИК-метод
Газовая хроматография: ISO 9377-2, ISO 9377-2 (мод.) OSPAR, ISO 16703; MADEP-EPH DIN 38409-H53; EN 14039 NEN 5733
Гравиметрия: EPA 1664, EPA 9071; ASTM D4281; EN 14345
Метод экстракции: Внешнее экстрагирование жидкости жидкостью или твердого тела жидкостью
Растворители для экстракции: Циклогексан (рекомендуется) / Циклопентан
Области применения: TOG (общего содержания густых и жидких смазочных материалов) и TPH (общее содержание нефтяных углеводородов)
Очистка пробы (TPH): Упрощенное удаление полярных веществ с помощью подключаемых картриджей NaSO2/ Florisil®
Объём пробы: Стандартно 900 мл воды и 50 мл циклогексана согласно ASTM D7678
Время измерения: 1 мин + 1 мин для фонового измерения
Предел чувствительности метода (MDL): 0.1 мг/л, нефтепродукты в воде (900:50 мл H2O:растворитель)
7 мг/кг, нефтепродукты в почве (20 г:40 мл Почва:растворитель)
Повторяемость (SD): Коэффициент обогащения 18 (900:50 мл H2O:Растворитель)
0 – 9,9 мг/л: 0.05 мг/л
10 – 99.9 мг/л: 0.15 мг/л
100 – 199.9 мг/л: 0.25 мг/л
200 – 2 000 мг/л: 1 мг/л
Диапазон измерения: ASTM D7678: 0 – 2 000 мг/л oil-in-water (900:50 мл H2O:растворитель)
До 36 000 мг/л (нефтепродукты в воде) (50:50 мл H2O: растворитель)
До 72 000 мг/кг (нефтепродукты в почве) (20 г:40 мл Почва: растворитель)
Типичные параметры экстракции: 12 мл растворителя на 250 мл воды
40 мл растворителя на 20 г почвы
Время экстракции: обычно 5 минут (в зависимости от условий пробы)
Интерфейсы: Встроенный ПК с интерфейсами Ethernet, USB и RS232; Wifi с помощью USB ключа.
Прямое соединение с LIMS через локальную сеть LAN, вывод на принтер или ПК
Дополнительный ввод с внешней клавиатуры, мыши и сканера штрих-кодов
Дисплей: 8,4" мультиязычный цветной сенсорный экран
Дистанционное управление: возможность дистанционного управления через интерфейс Ethernet
ПО для ПК: ERASOFT RCS – программное обеспечение дистанционного управления в среде Windows для управления несколькими приборами, удобной передачи данных и анализов результатов
База данных результатов: Более 100 000 подробных отчетов об испытаниях, сохраняемых во внутренней памяти
Отслеживание аварийного сигнала: Все сообщения об аварийных сигналах сохраняются в базе данных вместе с результатами
Автосэмплер: Дополнительный 10-позиционный автосэмплер, подключается напрямую
Условия эксплуатации: Диапазон температур от 10 ° C до 40 ° C
Влажность до 90% относительной влажности, без конденсации
Требования к электропитанию: автоматическое переключение 85 – 264 В переменного тока, 47 – 63 Гц, макс. 150 Вт (универсальное электропитание). В полевых условиях: адаптер 12 В пост. тока (для автомобильного аккумулятора)
Габариты / Вес: 29 x 35 x 34 см (11.4 x 13.8 x 13.4 дюйма) / 9.7 кг (21.4 фунта)
