Анализатор Eravap

Наиболее точные испытания по определению давления паров

Благодаря непревзойденной точности, скорости и универсальности анализатор ERAVAP представляет собой прибор оптимального выбора для испытаний по определению давления паров, например, бензина, сырой нефти, сжиженного углеводородного газа (LPG), растворителей, душистых веществ или водных растворов, в полном соответствии с новейшими международными стандартами. Вместе с инновационной разработкой компании eralytics, ультралегким модулем плотномера DENS4052 с терморегулируемой U-образной трубкой (патент заявлен), анализатор ERAVAP предлагает еще больше возможностей: одновременное измерение давления паров и плотности в одном, портативном анализаторе.

Стандарты

  • ASTM D5188
  • ASTM D5191
  • ASTM D4052
  • ISO 12185
  • ASTM D6377
  • ASTM D6378
  • ASTM D6897
  • EN 13016-1
  • EN 13016-2
  • EN 13016-3
  • IP394
  • IP409
  • IP481
  • JIS K2258-2
  • SHT 0769
  • SHT 0794
  • SNT 2932
  • GOST 52340

    • Корреляция с

    • ASTM D323
    • ASTM D1267
    • ASTM D2533
    • ASTM D2879
    • ASTM D4953
    • ASTM D5190
    • ASTM D5482

    360° обзор

    Непревзойденные рабочие характеристики

    ERAVAP представляет собой компактный, высокоточный, но при этом легкий в использовании анализатор давления паров. Известно, что при испытаниях по определению давления паров этот анализатор обеспечивает непревзойденную точность, скорость и универсальность на самом широком температурном диапазоне от -20°С до 120°С (от 4°F до 248°F) на рынке. Небольшие габаритные размеры и реальная портативность даже в комплекте с 10-позиционным автосэмплером позволяют рассматривать этот анализатор в качестве идеального выбора для стационарных и мобильных лабораторий. Калифорнийский совет по ресурсам атмосферы (CARB) полагается на непревзойденную точность анализатора ERAVAP, также как и Агентство по охране окружающей среды США (U.S. EPA), которое использует анализатор ERAVAP в качестве эталонного измерительного прибора для испытаний по определению давления паров. Кроме того, анализатор ERAVAP проверен в практических условиях армией США, которая использует почти 100 установок в своих мобильных лабораториях по всему миру.

    2-в-1: Измерение плотности и давления пара в одном анализаторе

    Новый терморегулируемый, ультралёгкий (< 1 кг) модуль измерения плотности с U-образной трубкой DENS4052 (технология запатентована) обеспечивает измерения плотности в полном соответствии с ASTM D4052 & ISO 12185 (r = 0.0001 г/см³).

    ERAVAP – единственный анализатор давления паров на рынке, позволяющий выполнять одновременные испытания двух параметров, перечисленных в международных топливных спецификациях, таких, как ASTM D4814 и EN 228, в одном анализаторе, к примеру, давления пара в бензине согласно ASTM D5191 и плотности бензина, дизельного или авиационного топлива согласно ASTM D4052. Компактный и прочный анализатор ERAVAP – лучшее решение для мобильных лабораторий, терминалов и работы в полевых условиях.

    Чтобы получить более полное представление об одновременном измерении давления и плотности пара, загрузите последнюю версию инструкции по применению «Combining Vapor Pressure & Density».

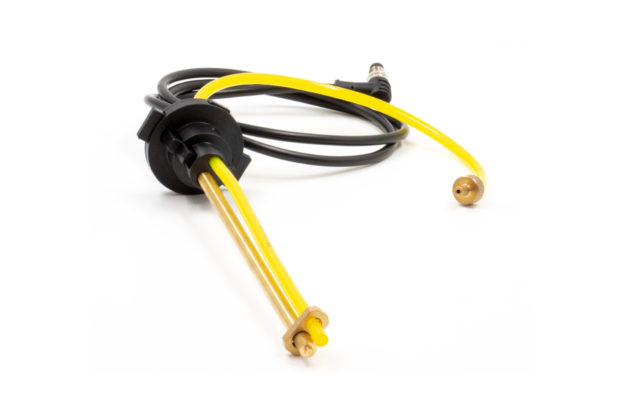

    TVS™ - ASTM D5191 Температурный датчик

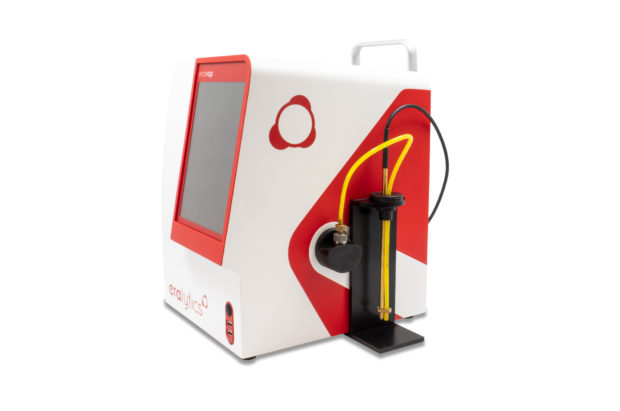

    Еще одной исключительной особенностью анализатора ERAVAP является датчик проверки температуры TVS™ - ASTM D5191 (патент заявлен) для высокоточных испытаний по определению давления паров бензина. Этот датчик температуры принципиально новой конструкции позволяет очень легко контролировать температуру непосредственно в контейнере с пробой, обеспечивая непосредственную проверку подготовки пробы еще до начала фактического измерения. TVS™ позволяет определять верхние (и нижние) температурные пределы, автоматически выводя на экран дисплея предупреждающее сообщение, если температура пробы не соответствует установленным требованиям. Таким образом, TVS™ представляет собой очень эффективный инструмент, помогающий Вам экономить время и деньги, и вместе с тем улучшающий контроль качества в Вашей испытательной лаборатории.

    Превосходная повторяемость

    Последние усовершенствования конструкции анализатора ERAVAP позволили значительно улучшить показатели повторяемости и воспроизводимости результатов испытаний по определению давления паров. По условиям повторяемости r ≤ 0,15 кПа и воспроизводимости R ≤ 0,50 кПа для стандартных образцов при 37,8°С по ASTM D5191 и ASTM D6378 анализатор ERAVAP явно превосходит показатели прецизионности, установленные в стандартах ASTM. При использовании ASTM D6378 вместо ASTM D5191 для испытаний по определению давления паров дополнительно устраняется систематическая погрешность оператора, вызываемая несоответствующей подготовкой пробы, требуемой только по ASTM D5191.

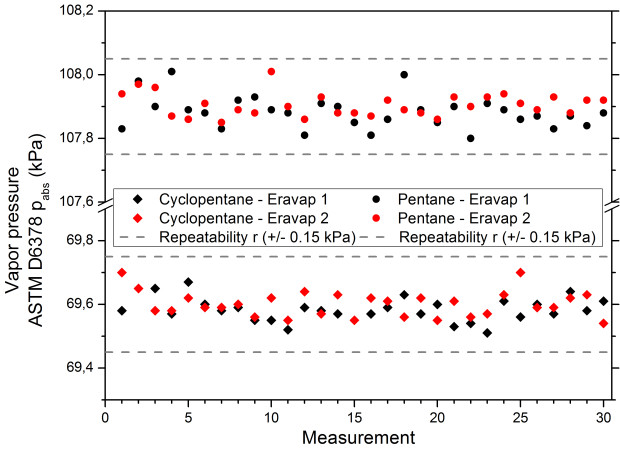

    Для получения информации по показателям повторяемости результатов измерений для анализатора ERAVAP последнего поколения с использованием циклопентана и пентана при 37,8°С (100°F), обратитесь к соответствующей диаграмме.

    Надежная конструкция

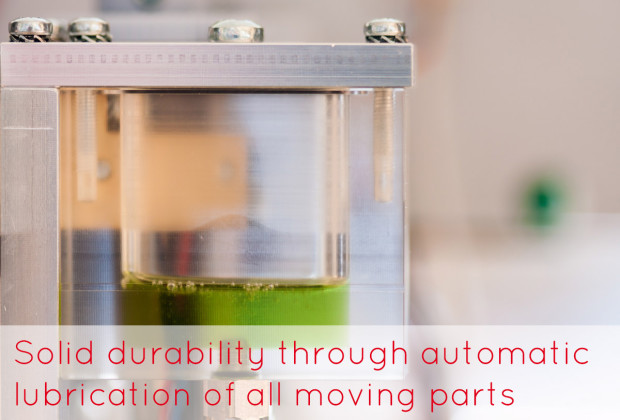

    Благодаря высококачественной конструкции анализатор ERAVAP был разработан не только для обеспечения максимальной точности, но и максимальной надежности. Самосмазывающийся поршень и мощные элементы Пельтье являются главными компонентами прибора. Анализатор предназначен для обеспечения максимальной производительности анализа образцов при минимальном техническом обслуживании. Кроме того, повторную калибровку прибора можно выполнять без специальных инструментов или разборки прибора.

    Запатентованная компанией eralytics клапанная технология Pure Sampling™ минимизирует возможность перекрестного загрязнения между измерениями.

    Диапазон применения

    Область применения варьируется от произвольно программируемых методов испытаний для научно-исследовательских лабораторий до автоматических систем управления. Благодаря расширенному температурному диапазону от -20°С до 120°С (от 4°F до 248°F) и соотношениям V/L в диапазоне от 0,02/1 до 100/1 анализатор может выполнять наиболее трудные сценарии измерения также как при повседневном анализе. В комплекте с 12-вольтовым адаптером постоянного тока анализатор может работать от автомобильного аккумулятора, позволяя выполнять испытания по определению давления паров в полевых условиях.

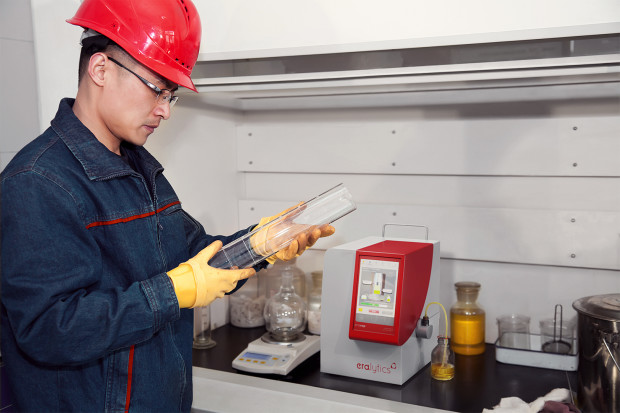

    Благодаря инновационной конструкции анализатор ERAVAP обеспечивает анализ бензина, бензин-оксигенатных смесей, а также любых растворителей или даже полимеров. Анализатор широко используется во всем мире на нефтеперерабатывающих заводах, нефтебазах, в нефтяных и трубопроводных компаниях, а также в контрольно-надзорных организациях и независимых лабораториях.

    Модуль для высоковязких образцов

    Анализатор ERAVAP crude непосредственно всасывает образец в измерительную камеру с помощью поршня. Всасывание более вязких образцов естественно занимает больше времени и при определенных условиях становится практически невыполнимым. Нагрев образца перед вводом снижает вязкость, и процедура заполнения ускоряется. Однако, в процессе измерения образец во впускной и выпускной трубках охлаждается, что может привести к блокировке одной из трубок. В модуле для высоковязких образцов впускная, выпускная и все соединительные трубки, а также узел впуска, могут нагреваться до 70°С. Эта температура программируется в меню «Измерение» прибора, который обеспечивает ее точную регулировку. Этот дополнительный модуль позволяет рассматривать ERAVAP, как идеальный анализатор для таких трудно анализируемых образцов, как мазут или тяжелая нефть, без риска закупоривания оборудования.

    Процедура измерения

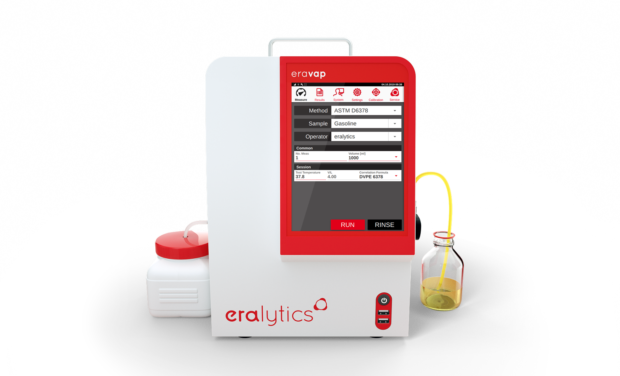

    Для высококачественных испытаний по определению давления паров кроме подготовки пробы в соответствии с применяемыми стандартами требуются только четыре легкие операции:

    • вводят идентификационный номер образца и имя оператора;
    • выбирают стандартный метод измерения и вводят дополнительные параметры при необходимости;
    • устанавливают контейнер с пробой рядом с анализатором и вставляют трубку в контейнер с пробой;
    • нажимают кнопку «RUN».

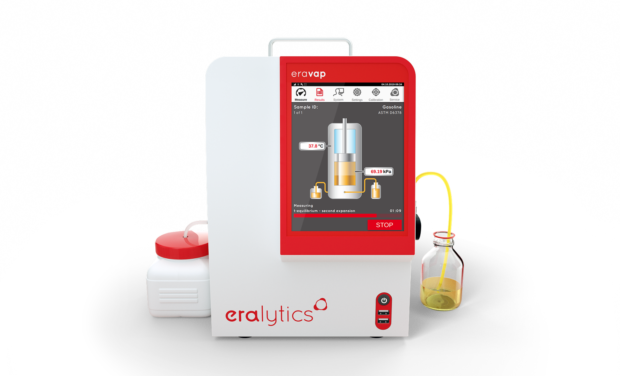

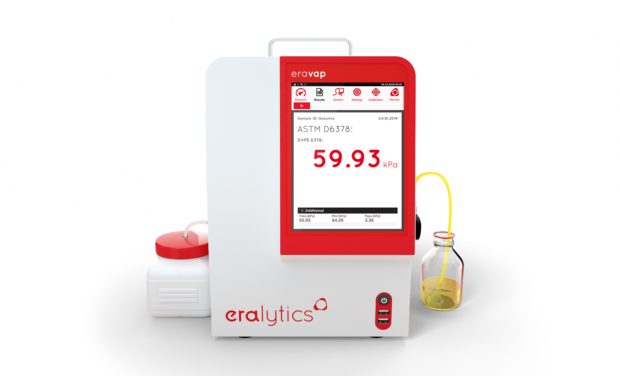

    Затем прибор визуализирует процедуру измерения на экране, показывая положение пробы и поршня, а также температуру и давление в измерительной ячейке. Результирующее давление паров рассчитывается в соответствии с применяемыми стандартами и отображается на экране дисплея.

    Технические характеристики

    Доступные методы испытаний
    ASTM D4052, D5188, D5191, D6377, D6378, D6897, D6299 (QC карты); EN 13016-1, EN 13016-2, EN 13016-3; IP394, IP409, IP481; JIS K2258-2; SHT 0769, SHT 0794; SNT 2932; GOST 52340;
    Произвольно программируемые методы; арбитражные методы Агентства по охране окружающей среды США (EPA)/Калифорнийского совета по ресурсам атмосферы (CARB)/Канадской технической ассоциации по качеству сырой нефти (CCQTA)/Министерства обороны США и Североатлантического союза, измерение TVP VP-V/LSpeedTestTM – комбинированное измерение T(V/L) и давления паров
    Корреляция с

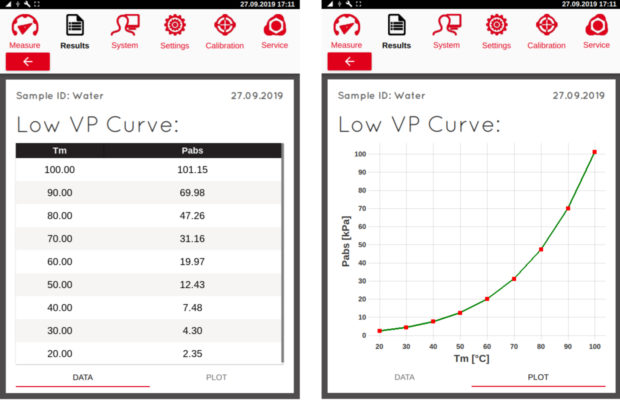

    ASTM D323, D1267, D2533, D4953, D5190, D5482, D2879 (модель для измерения образцов с низким давлением паров)
    Спецификации на топливо
    ASTM D910, D1655, D4814, D6227; EN 228
    Функциональные особенности
    встроенный шейкер для измерения сырой нефти и экспресс-анализаV/L;
    запатентованная клапанная технология PureSamplingTM для минимизации перекрестного загрязнения
    Температурный диапазон
    0 °C – 120 °C (32 °F – 248 °F) с элементами Пельтье – внешнее охлаждение не требуется
    Дополнительная модель EV01-COOL: -20 °C – 120 °C (-4 °F – 248 °F) – Требуется внешнее охлаждение. Экстраполированный диапазон: -100 °C – 300 °C (-148 °F – 572 °F)
    Температурная стабильность
    0.01 °C (0.02 °F)
    Диапазон давления
    EV10 ERAVAP: 0 кПа – 1 000 кПа (0 psi – 145 psi) – высокоточный датчик давления
    EV20 ERAVAP LPG: 0 кПа – 2 000 кПа (0 psi – 290 psi) – датчик давления с расширенным диапазоном
    Разрешение давления
    0.01 кПа (0.0014 psi)
    Плотномер (0 – 3 г/см3)
    терморегулируемая осциллирующая U-образная трубка (0,5-3 г/см3)
    высокоточный модуль определения плотности (к = 0,0001 г/см3; ASTM D4052)
    Диапазон температур: от 10 до 25 °C (от 50 до 77 °F)
    Условия эксплуатации: от 10 °C до 40 °C (от 50 °F до 104 °F), влажность до 90%, без конденсации
    Вес: <1,0 кг (2,2 фунта)
    Соотношение Пар / Жидкость
    Изменяется в пределах 0.02/1 – 100/1 (зависит от метода)
    Точность
    Повторяемость: r ? 0.15 кПа (0.022 psi) измеренная с циклопентаном 37.8 °C
    Воспроизводимость: R ? 0.5 кПа (0.073 psi)
    Режим контроля качества
    Встроенный режим контроля качества, включая экранные диаграммы контроля качества (ASTM D6299)
    Доступные модули расширения
    EV01-COOL: низкотемпературный модуль (от -20 °C до 120 °C / от -4 °F до 248 °F)
    EV01-VISC: высоковязкий модуль (подогрев входа и выхода до 70 °C / 158 °F)
    EV01-VPL: модуль низкого давления пара (r = 0,1 кПа; разрешение по давлению = 0,01 кПа)
    Ввод образца
    автоматически с помощью встроенного поршня – внешний вакуумный насос не требуется
    Автоматическая фильтрация образцов через многоразовый сетчатый фильтр 80 мкм
    Объём образца
    1 мл (2.2 мл на цикл промывки)
    Время измерения
    5 минут для стандартного измерения
    Очистка
    следующим образцом или растворителем
    Измерительная камера
    никелированная алюминиевая камера
    Интерфейсы
    Встроенный ПК с Ethernet, USB на передней и задней панелях, и RS232; Wifi посредством USB- ключа.
    Прямое соединение с LIMS через локальную сеть LAN, вывод на принтер или ПК и экспорт в качестве файлов CSV или PDF
    Дополнительный ввод с внешней клавиатуры, мыши и сканера штрих-кодов
    Дисплей
    8,4" мультиязычный цветной сенсорный экран
    Языки
    Английский, немецкий, французский, испанский, русский, китайский
    Дополнительные языки доступны по запросу
    Дистанционное управление
    возможность дистанционного управления через интерфейс Ethernet
    Компьютерное программное обеспечение
    ERASOFT RCS – программное обеспечение в среде Windows? для дистанционного управления несколькими приборами, удобной передачи данных, просмотра спектров и результатов анализа
    База данных результатов
    Более 100 000 подробных отчетов о тестах хранятся во внутренней памяти
    Отслеживание аварийных сигналов
    все сообщения об ошибках и аварийные сигналы сохраняются в базе данных вместе с результатами анализа
    Автоматическая калибровка
    10-точечная таблица коррекции смещения датчика, отслеживание истории калибровки, калибровка вещества
    Автосэмплер
    Дополнительный 10-позиционный автосэмплер, подключается напрямую
    Условия эксплуатации
    Диапазон температур от 0 °C до 50 °C
    Влажность до 90% относительной влажности, без конденсации
    Требования к электропитанию
    автоматическое переключение 85 – 264 В переменного тока, 47 – 63 Гц, макс. 150 Вт (универсальный блок питания);
    использование в полевых условиях: 12 В постоянного тока (от автомобильной аккумуляторной батареи), адаптер входит в комплект поставки анализатора
    Габаритные размеры/вес
    29 х 35 х 34 см (11,4 х 13,8 х 13,4”)/9,7 кг (21,4 фунтов)
