Анализатор Eravap Crude Oil

Наиболее точные испытания по определению давления паров сырой нефти

Анализатор ERAVAP Crude представляет собой решение для испытаний по определению давления паров сырой нефти. Он адаптирован для измерения нестабилизированной (свежедобытой) или стабилизированной нефти в соответствии с ASTM D6377, IP481 и ГОСТ 52340. Библиотека методов также включает оптимизированные Канадской технической ассоциацией по качеству сырой нефти (CCQTA) методы для низких соотношений V/L. Диаграмма измерений охватывает температурный диапазон от -20° до 120°С на широком диапазоне давления с исключительной точностью и стабильностью результатов измерений.

Стандарты

Корреляция с

  • ASTM D323
  • ASTM D1267
  • ASTM D2533
  • ASTM D2879
  • ASTM D4953
  • ASTM D5190
  • ASTM D5482

360° обзор

Испытание давления паров сырой нефти

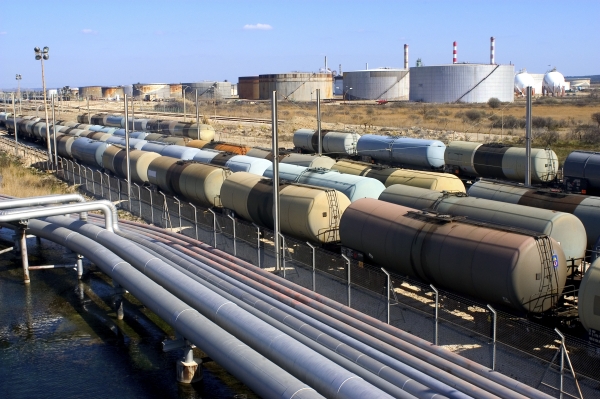

Давление паров сырой нефти является ключевым параметром при планировании транспортировки нефти через различные климатические зоны. При измерении давления паров сырой нефти необходимо учитывать фактические условия окружающей среды во время транспортировки. Если нефть транспортируется в железнодорожных вагонах, свободное пространство составляет примерно 5%, тогда как у резервуара с плавающей крышей почти нет свободного пространства. Это важно, поскольку соотношение пара и жидкости (V / L) и температура хранения сильно влияют на давление паров сырой нефти. В особенности это важно для сырой нефти, которая все еще содержит большое количество летучих легких фракций.

Влияние соотношения V/L и температуры

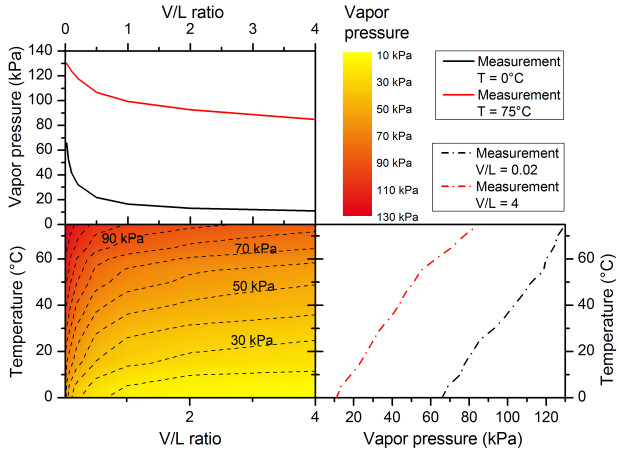

Диаграмма сбоку показывает влияние соотношения V/L и температуры на испытания по определению давления паров сырой нефти. Измеряемое при стандартных условиях V/L = 4 и T = 37,8°C давление паров образца сырой нефти составляет примерно 40 кПа. При соотношении V/L = 0,02, которое может иметь место в железнодорожных цистернах, автоцистернах или танкерах, давление паров уже составляет около 100 кПа. Предполагая, что резервуар может находиться под воздействием солнечных лучей, которые нагревают его содержимое до температуры 60 °С, давление паров может повышаться даже до 120 кПа.

Чем больше легких фракций содержит транспортируемая сырая нефть, тем большее влияние оказывают эти воздействия.

Конфигурация для испытаний сырой нефти

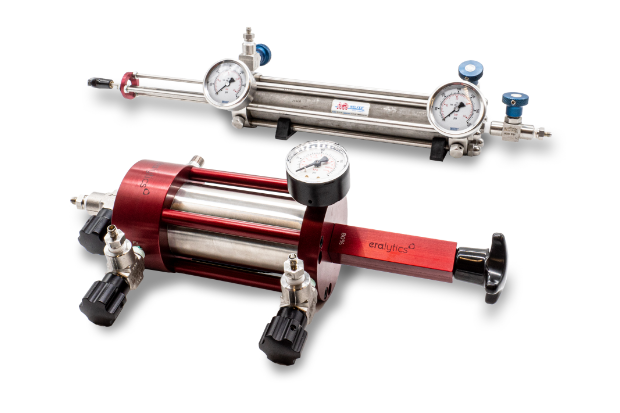

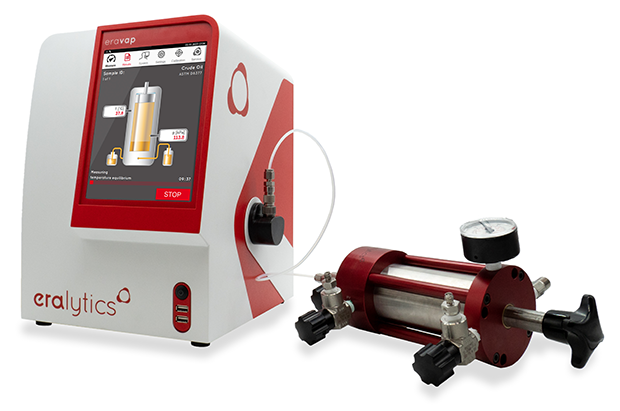

Измерение нестабилизированных (свежедобытых) сырых нефтей, содержащих большое количество летучих соединений, требует использования герметичной пробоотборной системы, например, цилиндров с плавающим поршнем (FPC) или ручных поршневых цилиндров (MPC). Если измерение таких сырых нефтей выполняется из открытого контейнера, то результирующее давление паров сырой нефти будет иметь систематическую погрешность реального давления паров, поскольку все летучие вещества будут потеряны. Разработанный компанией eralytics ручной поршневой цилиндр ERAVAP MPC (ASTM D8009) обеспечивает еще более удобное и надежное устройство для решения этой задачи. Анализатор ERAVAP оборудован герметичным впускным соединением для быстроразъемных соединительных фитингов, включая встроенный впускной фильтр. Благодаря встроенному высокоэффективному шейкеру с электроприводом анализатор ERAVAP выполняет измерения в полном соответствии с ASTM D6377.

Модуль для высоковязких образцов

Анализатор ERAVAP crude непосредственно всасывает образец в измерительную камеру с помощью поршня. Всасывание более вязких образцов естественно занимает больше времени и при определенных условиях становится практически невыполнимым. Нагрев образца перед вводом снижает вязкость, и процедура заполнения ускоряется. Однако, в процессе измерения образец во впускной и выпускной трубках охлаждается, что может привести к блокировке одной из трубок. В модуле для высоковязких образцов впускная, выпускная и все соединительные трубки, а также узел впуска, могут нагреваться до 70°С. Эта температура программируется в меню «Измерение» прибора, который обеспечивает ее точную регулировку. Этот дополнительный модуль позволяет рассматривать ERAVAP, как идеальный анализатор для таких трудно анализируемых образцов, как мазут или тяжелая нефть, без риска закупоривания оборудования.

ASTM D6377 и рекомендации Канадской технической ассоциации по качеству сырой нефти (CCQTA)

ASTM D6377 позволяет использовать широкий диапазон различных параметров для испытаний по определению давления паров сырой нефти. Поэтому, его можно адаптировать к параметрам, соответствующим большинству условий применения. Однако, исследования Канадской технической ассоциации по качеству сырой нефти (CCQTA) показали, что тепловое расширение образцов затрудняет выполнение измерений при очень низких соотношениях V/L. Канадская техническая ассоциация по качеству сырой нефти (CCQTA) предпочитает анализировать диаграммы соотношения V/L при определенной температуре для оценки сырой нефти.

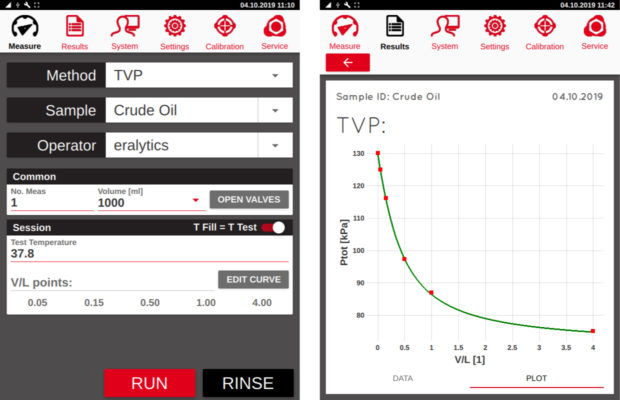

Компании eralytics удалось решить проблему теплового расширения в анализаторе ERAVAP crude, и, поэтому можно выполнять точные измерения давления паров сырой нефти при V/L = 0,02. Кроме того, имеются программы с диаграммами измерений при различных соотношениях V/L, включая метод TVP (истинное давление паров), который рассчитывает теоретическое VPCR (давление паров сырой нефти) при V/L = 0. Это позволяет рассматривать анализатор ERAVAP crude, как идеальный выбор для измерения сырой нефти при различных условиях.

В мае 2013 года Агентство по охране окружающей среды США одобрило метод ASTM D6377 для измерения истинного давления паров сырой нефти в соответствии с разделом 40 CFR благодаря его широкому применению в различных условиях.

Андреас Шварцманн, представитель ASTM компании eralytics

Технические характеристики

Доступные методы испытаний
ASTM D5188, D5191, D6377, D6378, D6897, EN 13016-1, EN 13016-2, EN 13016-3; IP394, IP409, IP481; JIS K2258-2; SHT 0769, SHT 0794; SNT 2932; GOST 52340;
Произвольно программируемые методы; арбитражные методы Агентства по охране окружающей среды США (EPA)/Калифорнийского совета по ресурсам атмосферы (CARB)/Канадской технической ассоциации по качеству сырой нефти (CCQTA)/Министерства обороны США и Североатлантического союза, измерение TVP VP-V/LSpeedTestTM – комбинированное измерение T(V/L) и давления паров
Корреляция с
ASTM D323, D1267, D2533, D4953, D5190, D5482, D2879 (модель для измерения образцов с низким давлением паров)
Спецификации на топливо
ASTM D910, D1655, D4814, D6227; EN 228
Функциональные особенности
встроенный шейкер для измерения сырой нефти и экспресс-анализаV/L;
запатентованная клапанная технология PureSamplingTM для минимизации перекрестного загрязнения
Температурный диапазон
0 °C – 120 °C (32 °F – 248 °F) с элементами Пельтье – внешнее охлаждение не требуется
Дополнительная модель EV01-COOL: -20 °C – 120 °C (-4 °F – 248 °F) – Требуется внешнее охлаждение. Экстраполированный диапазон: -100 °C – 300 °C (-148 °F – 572 °F)
Температурная стабильность
0.01 °C (0.02 °F)
Диапазон давления
0 кПа – 1 000 кПа (0 psi – 145 psi) – высокоточный датчик давления
Разрешение давления
0.01 кПа (0.0014 psi)
Соотношение Пар / Жидкость
Изменяется в пределах 0.02/1 – 100/1 (зависит от метода)
Одно-, многоточечные и кривые измерения
Точность
Повторяемость: r ? 0.15 кПа (0.022 psi) измеренная с циклопентаном 37.8 °C
Воспроизводимость: R ? 0.5 кПа (0.073 psi)
Режим контроля качества
Встроенный режим контроля качества, включая экранные диаграммы контроля качества (ASTM D6299)
Доступные модули расширения
EV01-COOL: низкотемпературный модуль (от -20 °C до 120 °C / от -4 °F до 248 °F)
EV01-VISC: высоковязкий модуль (подогрев входа и выхода до 70 °C / 158 °F)
EV01-VPL: модуль низкого давления пара (r = 0,1 кПа; разрешение по давлению = 0,01 кПа)
Ввод образца
автоматически с помощью встроенного поршня – внешний вакуумный насос не требуется
Автоматическая фильтрация образцов через многоразовый сетчатый фильтр 80 мкм
Объём образца
1 мл (2.2 мл на цикл промывки)
Время измерения
5 минут для стандартного измерения
Очистка
следующим образцом или растворителем
Измерительная камера
никелированная алюминиевая камера
Интерфейсы
Встроенный ПК с Ethernet, USB на передней и задней панелях, и RS232; Wifi посредством USB- ключа.
Прямое соединение с LIMS через локальную сеть LAN, вывод на принтер или ПК и экспорт в качестве файлов CSVили PDF
Дополнительный ввод с внешней клавиатуры, мыши и сканера штрих-кодов
Дисплей
8,4" мультиязычный цветной сенсорный экран
Языки
Английский, немецкий, французский, испанский, русский, китайский
Дополнительные языки доступны по запросу
Дистанционное управление
возможность дистанционного управления через интерфейс Ethernet
Компьютерное программное обеспечение
ERASOFT RCS – программное обеспечение в среде Windows? для дистанционного управления несколькими приборами, удобной передачи данных, просмотра спектров и результатов анализа
База данных результатов
Более 100 000 подробных отчетов о тестах хранятся во внутренней памяти
Отслеживание аварийных сигналов
все сообщения об ошибках и аварийные сигналы сохраняются в базе данных вместе с результатами анализа
Автоматическая калибровка
10-точечная таблица коррекции смещения датчика, отслеживание истории калибровки, калибровка вещества
Автосэмплер
Дополнительный 10-позиционный автосэмплер, подключается напрямую
Условия эксплуатации
Диапазон температур от 0 °C до 50 °C
Влажность до 90% относительной влажности, без конденсации
Требования к электропитанию
автоматическое переключение 85 – 264 В переменного тока, 47 – 63 Гц, макс. 150 Вт (универсальный блок питания);
использование в полевых условиях: 12 В постоянного тока (от автомобильной аккумуляторной батареи), адаптер входит в комплект поставки анализатора
Габаритные размеры/вес
29 х 35 х 34 см (11,4 х 13,8 х 13,4”)/9,7 кг (21,4 фунтов)
