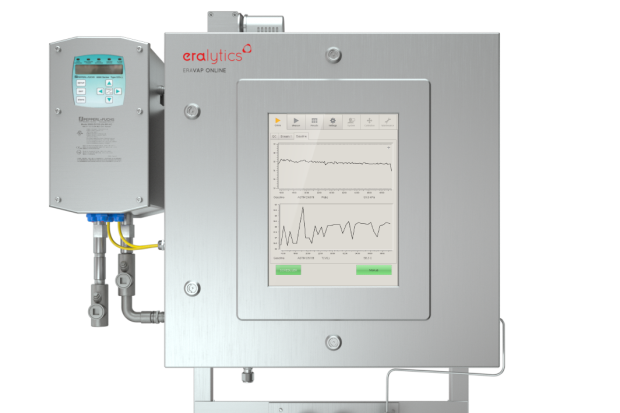

Анализатор Eravap Online

Наиболее точные испытания по определению давления паров в поточном режиме

ERAVAP Online – это технологическое решение для уже отлично зарекомендовавшего себя лабораторного анализатора давления паров ERAVAP, обеспечивающего результаты лабораторного класса. Он выполняет измерения в соответствии с новейшими стандартами, например, ASTM D6378, ASTM D6897 и ASTM D6377, включая поправки Канадской технической ассоциации по качеству сырой нефти (CCQTA). Коммуникационные протоколы предусматривают аналоговые и цифровые входы/выходы и Modbus. Несколько входных потоков проб позволяют рассматривает его, как универсальный инструмент для нефтеперерабатывающих заводов, станций смешения и нефтебаз.

Стандарты

Корреляция с

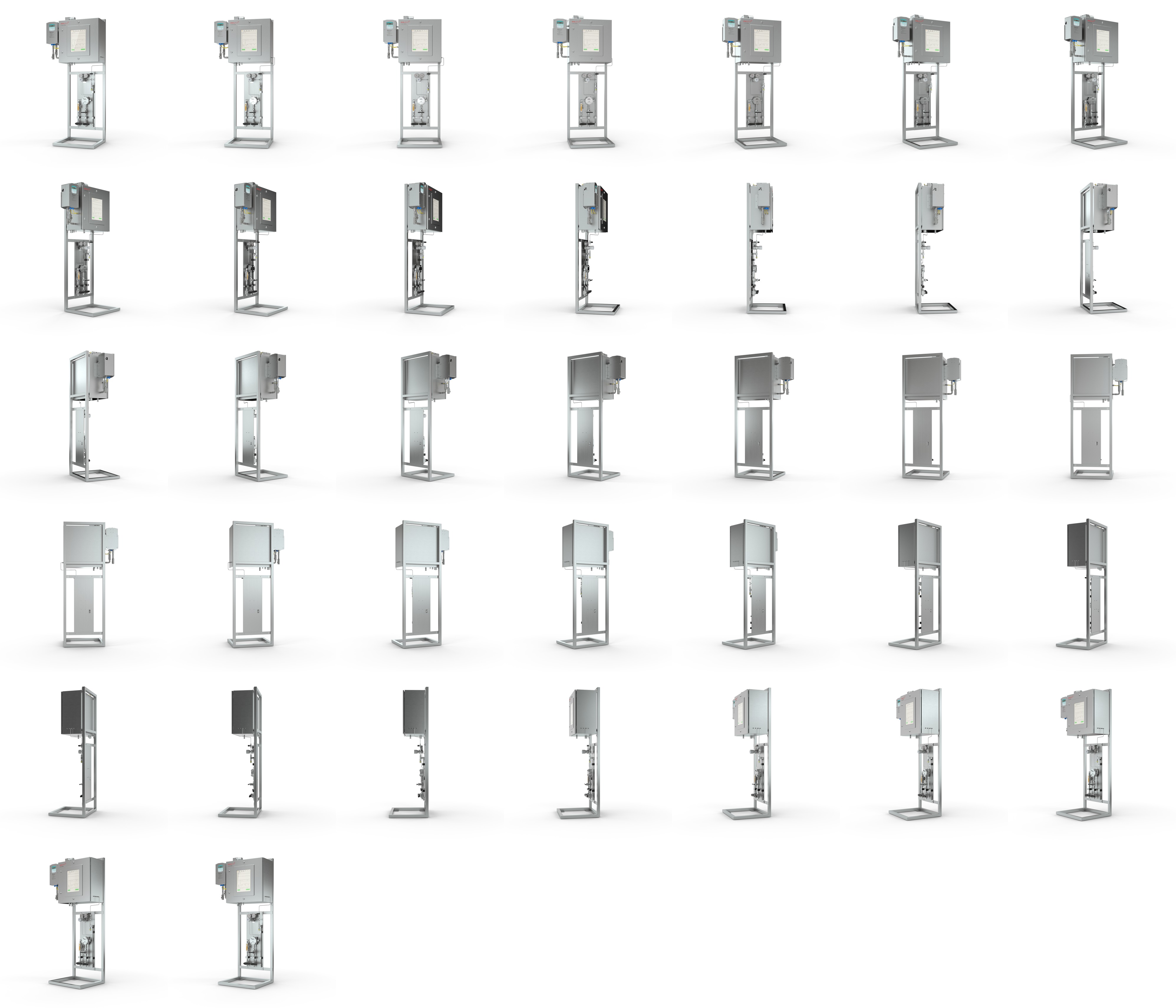

360° обзор

Соответствие стандартам на методы испытаний по определению давления паров в поточном режиме

Анализатор ERAVAP ONLINE полностью соответствует новейшим стандартам по определению давления паров, например, ASTM D6377 для определения давления паров сырой нефти, ASTM D6378 для определения давления паров бензина и ASTM D6897 для определения давления паров сжиженного углеводородного газа (LPG). Все три стандарта основаны на принципе измерения мини-методом, при котором поршень с датчиком давления используется для расширения паровой фазы над жидкостью. Нагрев образца до температуры измерения при установленном соотношении объемов паровой и жидкой фазы дает давление паров жидкости.

ASTM D6378 обеспечивает преимущество по сравнению с широко используемым методом ASTM D5191, которое заключается в том, что не требуется подготовка пробы. Этот факт позволяет более легко, и, следовательно, более надежно выполнять испытания по определению давления паров.

В наших лабораторных анализаторах давления паров используются те же самые методы. Поэтому не требуется устанавливать корреляцию между поточным анализатором давления паров и лабораторным прибором. Оба обеспечивают получение одинаковых результатов.

Надежность при эксплуатации в режиме 24/7

В процессе разработки анализатора ERAVAP ONLINE научно-исследовательская команда компании eralytics использовала практические знания и опыт, накопленные за семь лет усовершенствования нашего лабораторного анализатора давления паров.

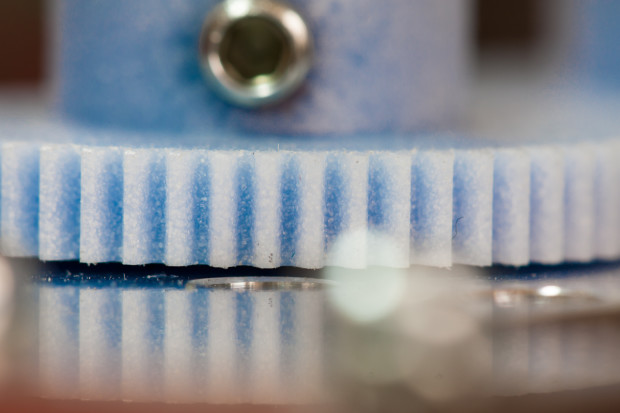

Самосмазывающийся привод, постоянный контроль уровня пробы, электромагнитные клапаны повышенной надежности и многие другие инновационные решения позволили создать надежный поточный анализатор давления паров.

Высококачественная конструкция помогает увеличить интервал технического обслуживания до 6 месяцев и даже более, позволяя предотвращать любые неконтролируемые ситуации.

Минимизация времени простоя

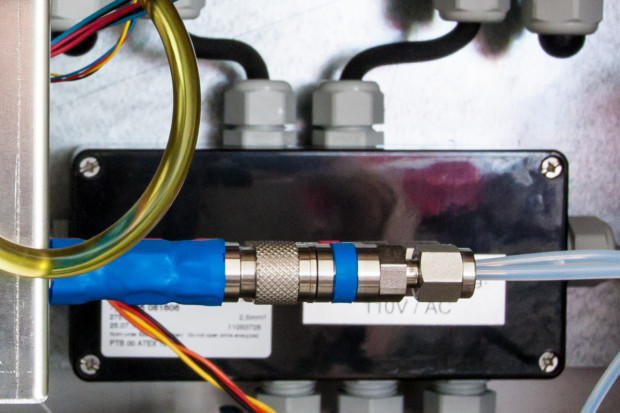

Каждый анализатор ERAVAP ONLINE поставляется с двумя измерительными ячейками. Пока одна ячейка обслуживается и повторно калибруется в безопасном месте, другая ячейка работает во взрывозащищенном корпусе анализатора. Их замена не требует никаких инструментов и может быть выполнена менее, чем за 5 минут. Для впускной и выпускной трубок используются быстроразъемные соединительные фитинги, и требуется только отсоединить один кабель. Измерительные ячейки являются взаимозаменяемыми между различными анализаторами ERAVAP ONLINE, поскольку все соответствующие рабочие параметры сохраняются непосредственно в самой измерительной ячейке.

До четырех потоков

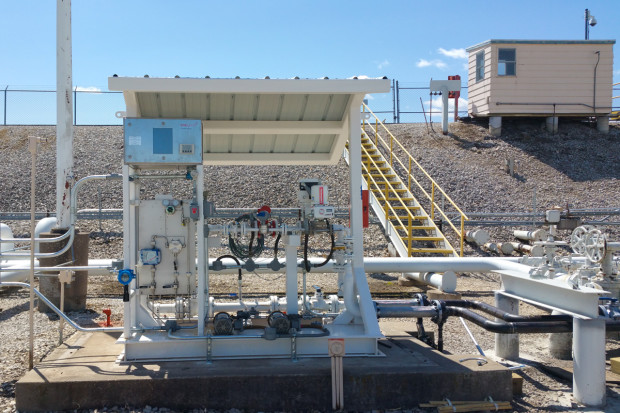

Анализатор ERAVAP ONLINE обрабатывает до четырех потоков. Конфигурацию потоков можно адаптировать в соответствии с индивидуальными требованиями для подачи потоков контроля качества, а также потоков очистки для анализа сырой нефти. Таким способом анализатор ERAVAP ONLINE можно конфигурировать для анализа двух впускных и выпускных потоков при операциях смешения, а также для периодического анализа образцов контроля качества.

Анализатор ERAVAP ONLINE оборудован зажимными фитингами 1/8” для соединения с линиями потоков пробы и контроля качества, а также зажимным фитингом 1/2" для дренажной линии. В системе кондиционирования пробы используется обводная линия 1/2". Диаметры можно адаптировать в соответствии с требованиями заказчика.

Интегрирование анализатора ERAVAP ONLINE в систему управления

Интегрирование поточного анализатора давления паров в систему управления технологическим процессом можно выполнить несколькими способами. В системе используется коммуникационный протокол MODBUS с Ethernet-соединением или интерфейсом RS232/RS485. Кроме того, для вывода результатов можно произвольно конфигурировать четыре аналоговых выхода (4-20 мА). Четыре цифровых выхода (24 В, макс. 500 мА) можно использовать для передачи аварийных сигналов, предупреждающих сообщений или условий состояния в систему управления технологическим процессом. Четыре цифровых входа можно использовать для начала или отмены выполнения измерений.

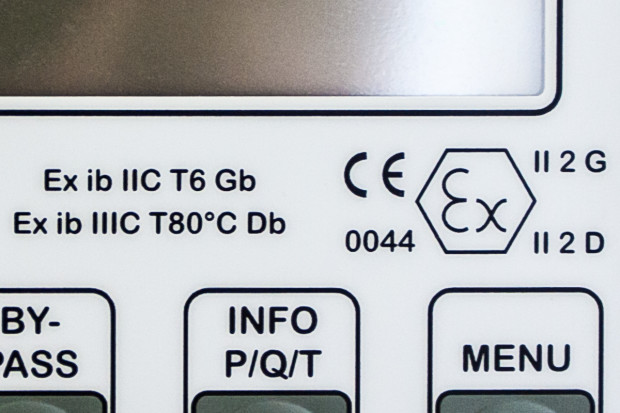

Взрывозащищенное исполнение

Поточный анализатор давления паров компании eralytics поставляется в двух взрывозащищенных вариантах исполнения с использованием контроллеров продувки Pepperl & Fuchs:

  • зона 1 по классификации взрывоопасных зон ATEX и IECEx
  • Класс 1, подкласс 1 по классификации взрывоопасных зон UL

Оба варианта исполнения используют азот в качестве продувочного газа, компенсируя утечки и поддерживая повышенное давление в анализаторе.

Сенсорная панель 15” для простой установки параметров

Анализатор ERAVAP ONLINE оборудован взрывозащищенной сенсорной панелью 15”. Для начальной установки коммуникационных протоколов, потоков проб и конфигурации цикла измерения используется большая сенсорная панель. В процессе нормального режима работы используется предварительно заданная программа измерения, а данные передаются по определенным каналам. Однако, сервисный персонал может использовать сенсорную панель для полного управления анализатором, выполнения анализов контроля качества или циклов промывки при необходимости. Операторы также могут проверить все соответствующие параметры системы на сенсорной панели.

Технические характеристики
